Начало.
Таблица 6
|
Вид ограждений
|
Единица измерения
|
Воздухопроницаемость
для зданий исполнений
|
|
|
|
С
|
О1, О2
|
Ю
|
|
Стены и покрытия
|
кг/(кв.м·ч)
|
0,2
0,5
|
0,3
0,7
|
0,5
1,0
|
|
Входные двери
Окна
Стыковые соединения
|
- " -
- " -
кг/(м·ч)
|
15,0
5,0
0,2
|
20,0
10,0
0,3
|
20,0
10,0
0,5
|
Примечания: 1. В числителе дана воздухопроницаемость для жилых и общественных зданий (помещений), в знаменателе -для других зданий (помещений).
2. Половина суммарной воздухопроницаемости по элементам здания не должна превышать трехкратного нормируемого воздухообмена.
2.16. Скорость ветра для определения воздухопроницаемости зданий должна приниматься равной 8 м/с для зданий исполнения С и 5 м/с - для зданий других исполнений.
2.1.17. Нормативные индексы изоляции воздушного шума, которые должны быть обеспечены наружными ограждающими конструкциями, следует принимать по табл. 7.
Таблица 7
|
Тип зданий
|
Разновидность здания
|
Индекс изоляции
воздушного шума, дБ
|
|
Контейнерные
|
Жилые дома, общежития, детские дошкольные учреждения
Школы, клубы, здравпункты
|
30
20
|
|
Сборно-разборные
|
Жилые дома, общежития, детские дошкольные учреждения
Школы, клубы, здравпункты
|
25
20
|
2.2. Требования к конструкции
2.2.1. Конструкции, элементы, детали и их соединения должны быть унифицированы не менее чем в пределах конструктивной системы зданий.
2.2.2. Жесткие и неразъемные узлы в зданиях следует выполнять преимущественно сварными, а разъемные жесткие стыки - с помощью самозамыкающихся устройств, в которых для увеличения жесткости следует применять обычные и высокопрочные болты.
2.2.3. Конструкции узлов должны иметь решения, препятствующие самоотвинчиванию гаек, выхода из проектного положения пальцев и других фиксирующих устройств, смещения накидных устройств и крюков.
2.2.4. Монтажные стыки и соединения должны иметь решения преимущественно с самозамыкающимися устройствами или с применением инвентарных быстросъемных элементов.
2.2.5. Монтажные соединения и детали крепления элементов внутренних инженерных систем, мебели и оборудования зданий должны обеспечивать возможность их многократной установки и демонтажа в течение расчетного срока службы зданий.
2.2.6. Допуски геометрических параметров металлических и деревянных конструкций и элементов зданий должны соответствовать 14-му квалитету по ГОСТ 25347-82, ГОСТ 25348-82 и ГОСТ 6449.1-82- ГОСТ 6449.5-82.
2.2.7. Наружные швы, притворы и вводы инженерных сетей зданий должны быть утеплены и герметизированы. Герметизирующие материалы должны соответствовать расчетным температурам наружного воздуха.
2.2.8. Деревянные конструкции, детали и изделия зданий должны соответствовать требованиям ГОСТ 11047-72.
2.2.9. Стальные конструкции и элементы зданий должны быть огрунтованы и окрашены в соответствии с требованиями ГОСТ 9.104-79, ГОСТ 15150-69 и ГОСТ 9.404-81.
2.2.10. Блок-контейнеры, отдельные конструкции, элементы зданий, оборудование или упакованные изделия массой более 50 кг должны иметь строповочные устройства, а при их отсутствии на них должны быть обозначены места строповки.
2.3. Требования к надежности
2.3.1. Расчетные сроки службы зданий должны быть не менее, лет:
10 - контейнерные с несъемной (собственной) ходовой частью;
15 - контейнерные со съемной ходовой частью и перевозимые здания;
20 - сборно-разборные.
2.3.2. Количество передислокации зданий за расчетный срок службы устанавливается в паспорте и инструкции по эксплуатации и должно быть не менее:
3 раз - для сборно-разборных зданий из плоских и линейных элементов и комбинированных зданий;
5 раз - для сборно-разборных зданий из блок-контейнеров.
Для зданий контейнерного типа должен устанавливаться ресурс.
2.3.3. Сроки службы отдельных конструкций, элементов и материалов должны соответствовать расчетному сроку службы зданий.
Сроки службы несъемных ходовых частей должны быть не менее срока службы контейнерных зданий.
2.4. Требования к основным частям зданий
2.4.1. Ходовая часть буксируемых зданий должна соответствовать требованиям ГОСТ 3163-76.
2.4.2. Грузоподъемность ходовой части буксируемых зданий должна соответствовать их массе в режиме транспортирования.
2.4.3. Скорости движения и нагрузки на ось ходовой части буксируемых зданий не должны превышать значений, установленных СНиП 2.05.02-85 для дорог V категории.
2.4.4. Буксируемые здания с несъемной ходовой частью должны иметь регулируемые по высоте опоры, убираемые при передислокации зданий и выдерживающие нагрузки от массы здания в режиме эксплуатации.
2.4.5. Буксируемые здания, а также конструкции и элементы сборно-разборных зданий должны иметь строповочные и крепежные устройства для их монтажа (демонтажа) и транспортирования.
2.4.6. Мебель в контейнерных зданиях должна быть встроенной с максимальным использованием унифицированных элементов и универсальных конструктивных узлов и деталей. Допускается применение стандартной корпусной мебели при специальном обосновании и по согласованию с заказчиком.
2.4.7. Конструкция и детали креплений оборудования, мебели и различных устройств должны обеспечивать восприятия динамических нагрузок, возникающих при транспортировании контейнерных зданий.
2.4.8. Наружные открывающиеся окна и двери зданий должны быть оборудованы приспособлениями для фиксирования от самооткрывания (самозакрывания).
Наружные двери должны иметь приспособления для закрывания и открывания снаружи.
2.4.9. Материалы и конструкции для обшивки стен, теплоизоляции, звукоизоляции и отделки должны соответствовать функциональному назначению зданий и отдельных помещений и "Перечню полимерных материалов и конструкций, разрешенных к применению в строительстве" Минздравом СССР.
2.4.10. Для сушки одежды и обуви должны применяться сушилки воздушного типа.
2.4.11. Для отопления вспомогательных зданий допускается применение трубчатых электронагревателей (ТЭНов) заводского изготовления независимо от их установленной мощности. По согласованию с органами государственного пожарного надзора и Госэнергонадзора в вспомогательных зданиях допускается применение других электронагревательных приборов заводского изготовления мощностью до 10 кВт.
3. КОМПЛЕКТНОСТЬ
3.1. В комплект поставки сборно-разборных зданий должны входить конструкции, элементы и изделия (далее - конструктивные элементы). Входящие в комплект поставки блок-контейнеры должны поставляться потребителю полностью укомплектованными в соответствии с утвержденной рабочей документацией.
3.2. Контейнерные здания должны поставляться потребителю полностью укомплектованными инженерными системами, мебелью, технологическим оборудованием, специальным инструментом, запасными частями, запасными герметизирующими прокладками для окон и дверей, другими изделиями и должны быть готовыми к эксплуатации.
Поставка недоукомплектованных контейнерных зданий запрещается.
3.3. В комплектовочную ведомость контейнерных зданий должны включаться оборудование, мебель, противооткатные упоры (башмаки) для ходовых частей буксируемых зданий и другие изделия, механически не связанные с конструкцией зданий, а также противопожарный инвентарь.
3.4. В комплекте поставки должны быть паспорт и инструкция по эксплуатации зданий, а также эксплуатационная документация к комплектующему оборудованию.
Состав паспорта и инструкции по эксплуатации мобильного (инвентарного) здания приведены в обязательном приложении 1.
4. ПРАВИЛА ПРИЕМКИ, МЕТОДЫ КОНТРОЛЯ
4.1. Приемка, контроль и испытания зданий должны осуществляться по ГОСТ 15.902-85, а также в соответствии с требованиями технических условий.
5. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
5.1. Маркировка
5.1.1. Здания и их конструктивные элементы, входящие в комплект поставки, должны иметь маркировку, единую в пределах системы зданий.
Маркировку устанавливают в техническом проекте и рабочей документации, а также в перечне мобильных зданий для заводского производства и каталожном листе. Пример маркировки приведен в справочном приложении 2.
Маркировка должна находиться в местах, доступных для осмотра в процессе транспортирования, монтажа (демонтажа), хранения и применения зданий, и сохраняться или регулярно восстанавливаться в течение всего срока их службы.
5.1.2. Здания, аттестованные по высшей категории качества, должны иметь в маркировке государственный знак качества по ГОСТ 1.9-67.
5.1.3. Контейнерные здания должны иметь наружную и внутреннюю маркировку.
Допускается по согласованию с заказчиком производить наружную маркировку сборно-разборных зданий.
5.1.4. Наружная маркировка зданий должна выполняться на их фасаде несмываемой краской, контрастирующей по тону с наружной окраской. Маркировка должна содержать полное или условное (индекс) наименование здания, товарный знак предприятия-изготовителя и инвентарный номер здания. Размер цифр и букв маркировки должен быть не менее 100 мм.
5.1.5. Внутри зданий у входной двери (ворот) на высоте 1500 мм на расстоянии от коробки до 300 мм должна быть укреплена металлическая маркировочная таблица, выполненная в соответствии с требованиями ГОСТ 12969-67 и ГОСТ 12971-67.
Маркировочная табличка должна содержать:
наименование министерства-изготовителя;
товарный знак и наименование поставщика (предприятия-изготовителя) здания;
наименование и шифр здания;
индекс климатического исполнения здания;
порядковый номер здания по системе нумерации поставщика (предприятия-изготовителя);
показатель полной (эксплуатационной) массы здания (для контейнерных зданий) в килограммах;
дату выпуска здания;
надпись "Сделано в СССР".
5.1.6. Маркировочная табличка должна быть выполнена фотохимическим травлением или другим способом с темным фоном лицевой поверхности. Надписи, буквы, знаки и площадки таблички должны быть цвета металла, а шифр - по ГОСТ 2930-62. Выходные данные должны наноситься чеканкой на соответствующие площадки маркировочной таблицы.
5.1.7. Маркировка конструктивных элементов зданий должна быть нанесена несмываемой краской при помощи трафаретов или штампов и содержать:
товарный знак завода-изготовителя;
шифр или код здания (системы);
марку изделия;
массу изделия;
дату изготовления;
штамп ОТК.
5.1.8. Места для установки домкратов должны быть обозначены изображением круга диаметром 40-60 мм, а места для зачаливания здания и их конструктивных элементов при такелажных работах - изображением отрезка цепи.
5.1.9. Транспортная маркировка зданий, их конструктивных элементов или пакетов, ящиков, кассет (далее - пакетов) с ними должна выполняться в соответствии с требованиями ГОСТ 14192-77, наноситься на фанерные либо металлические ярлыки и содержать следующие данные:
наименование грузополучателя;
наименование пункта назначения;
массу брутто и нетто грузового места (пакета) в килограммах;
габаритные размеры грузового места (пакета) в миллиметрах;
наименование грузоотправителя;
наименование пункта отправителя;
порядковый номер грузового места (пакета) и количество грузовых мест (пакетов) в виде дроби (в числителе - порядковый номер грузового места (пакета), в знаменателе - общее количество мест в партии);
товарный знак отправителя, а также указание, в каком грузовом месте находится документация.
5.2. Упаковка
5.2.1. Упаковка зданий и их конструктивных элементов должна соответствовать требованиям ГОСТ 21929-76, ГОСТ 24597-81, ГОСТ 23238-78 и инструкции по эксплуатации.
5.2.2. Упаковка зданий и их конструктивных элементов должна производиться в период их приемочного контроля по разрешению отдела технического контроля предприятия-изготовителя и включает в себя:
раскладку и закрепление механически не связанных со зданием конструктивных элементов в пакеты;
маркирование и закрепление внутри блок-контейнеров отдельных изделий и пакетов;
закрытие окон изнутри на запорные устройства, защиту наружных окон щитами (по согласованию с заказчиком), ставнями или панелями, а в блок-контейнерах - опломбирование;
закрытие щитами (по согласованию с заказчиком) открытых проемов в блок-контейнерах;
демонтаж, упаковку и закрепление деталей и элементов, выступающих за габариты блок-контейнеров;
заделку мест ввода и выпуска инженерных систем, а также вентиляционных решеток (клапанов);
укладку прилагаемой документации в непромокаемый пакет;
закрытие и фиксирование внутренних дверей;
закрытие на замок и опломбирование наружной двери.
Формирование пакетов производится в соответствии с ведомостью комплектации здания и ГОСТ 16369-80.
5.2.3. Оборудование, мебель, монтажные детали и другие комплектующие изделия и детали зданий, механически не связанные с ними, должны упаковываться с применением ящичной тары, отвечающей требованиям ГОСТ 2991-85.
5.2.4. Подготовка к транспортированию зданий и тара для конструктивных элементов, транспортируемых в районы Крайнего Севера, должны отвечать требованиям ГОСТ 15846-79.
5.3. Транспортирование
5.3.1. При транспортировании блок-контейнеров отдельные конструктивные элементы и пакеты должны быть прикреплены к транспортным средствам. Размещение и закрепление элементов и пакетов на транспортных средствах должно исключать их смещение, повреждение или падение при перевозке.
5.3.2. Не допускается транспортирование конструктивных элементов (включая блок-контейнеры) и пакетов волоком на любое расстояние без использования соответствующих транспортных приспособлений или устройств.
5.3.3. Размеры конструктивных элементов зданий и пакетов, перевозимых на железнодорожном подвижном составе с учетом их крепления, не должны превышать установленных габаритов погрузки по ГОСТ 9238-83.
5.3.4. Не допускается транспортирование контейнерных зданий с находящимися в них людьми.
5.3.5. Для обеспечения устойчивости и сохранности блок-контейнеров в процессе перевозки их автотранспортом скорость движения автомашин должна быть ограничена на дорогах с асфальтобетонным и другим твердым покрытием до 50 км/ч, на дорогах с гравийным и булыжным покрытием - до 30 км/ч, на грунтовых дорогах - до 15 км/ч.
5.4. Хранение
5.4.1. Хранение зданий, их конструктивных элементов и пакетов должно осуществляться в соответствии с паспортом и инструкцией по эксплуатации.
5.4.2. Здания, транспортирование, использование и ремонт которых не планируется в течение 10-30 сут, должны быть поставлены на кратковременное хранение, а при продолжительности более 30 сут - на долговременное хранение.
5.4.3. При кратковременном хранении зданий должны быть выполнены следующие операции:
разгружена ходовая часть зданий контейнерного типа;
блок-контейнеры поставлены на подкладки, обеспечивающие их опирание без перекосов;
двери, окна и другие проемы закрыты и блок-контейнеры защищены от проникновения внутрь помещений посторонних лиц;
системы отопления и водоснабжения освобождены от воды.
5.4.4. Здания, их конструктивные элементы и пакеты должны храниться с применением подкладок на площадках с уклоном, обеспечивающим отвод дождевых и талых вод, и удовлетворяющих правилам пожарной безопасности.
Контейнерные здания, конструктивные элементы и пакеты сборно-разборных зданий при хранении должны быть защищены от климатических воздействий, загрязнений, повреждения и разукомплектования.
5.4.5. Здания, их конструктивные элементы и пакеты должны храниться на площадках размером не более 500 кв.м. Расстояние между отдельными площадками для хранения должно быть не менее 24 м.
На площадках хранения здания, их конструктивные элементы и пакеты должны быть размещены с устройством проездов и проходов, обеспечивающих безопасное проведение погрузо-разгрузочных работ.
5.4.6. При хранении (а также транспортировании и монтаже) утеплитель ограждающих конструкций сборно-разборных зданий должен быть защищен от увлажнения.
5.4.7. Здания, их конструктивные элементы и пакеты, получившие при транспортировании или выгрузке повреждения, должны храниться отдельно до принятия решения об их пригодности к эксплуатации.
5.4.8. Сведения о хранении зданий эксплуатирующие организации должны фиксировать в формуляре, находящемся в составе инструкции по эксплуатации, в котором указывают инвентарный номер, комплектность, дату начала и снятия здания с хранения.
5.4.9. Контроль технического состояния и сохранности зданий должен осуществляться не реже одного раза в месяц при кратковременном хранении и одного раза в 3 мес при долговременном хранении.
6. УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ (ПРИМЕНЕНИЮ) ЗДАНИЙ
6.1. Организационная форма эксплуатации зданий должна устанавливаться потребителем.
6.2. Организации, имеющие здания на балансе, должны организовывать и проводить подконтрольную и лидерную эксплуатацию зданий в целях контроля значений показателей, предусмотренных ГОСТ 4.252-84.
Подконтрольной и лидерной эксплуатации должно подвергаться не менее 5 из 100 зданий соответствующих подтипов независимо от их разновидности.
6.3. Порядок и состав технического обслуживания (ТО) и ремонта зданий устанавливаются инструкцией по эксплуатации в зависимости от их типа, вида (разновидности) и условий эксплуатации. Место проведения плановых ТО и ремонтов зданий устанавливает эксплуатирующая организация.
6.4. Контроль работоспособности и технического состояния внутренних инженерных систем и оборудования зданий должен производиться на соответствие их требованиям ГОСТ 23274-84, ГОСТ 23345-84 и инструкции по эксплуатации зданий, но не реже одного раза в 6 мес.
6.5. Не допускается крепление к конструкциям и элементам зданий оборудования, инженерных систем, мебели и различных устройств в местах, не предусмотренных рабочей документацией или инструкцией по эксплуатации.
6.6. Не допускается установка в зданиях самодельных электронагревательных приборов, а также решеток, сеток и других устройств, препятствующих свободному открыванию дверей и створок окон.
7. ГАРАНТИИ ИЗГОТОВИТЕЛЯ
7.1. Гарантийный срок эксплуатации должен устанавливаться в технических условиях на здания. Гарантийный срок исчисляется со дня первого ввода здания в эксплуатацию, независимо от числа последующих передислокаций, и должен быть не менее, мес:
24 - для зданий из плоских и линейных элементов, а также комбинированных зданий;
18 - для буксируемых зданий со съемной ходовой частью, перевозимых зданий и блок-контейнеров сборно-разборных зданий;
12 - для буксируемых зданий на несъемной ходовой части.
7.2. Рекламации предъявляются в течение гарантийного срока при условии соблюдения потребителем требований инструкции по эксплуатации здания с составлением рекламационного акта, содержащего:
наименование организации, в которой эксплуатируется здание, ее почтовый адрес;
дату получения здания от завода-изготовителя;
характер повреждения и условия, при которых оно произошло;
заключение комиссии с участием представителя заинтересованной стороны.
ПРИЛОЖЕНИЕ 1
Обязательное
СОСТАВ ПАСПОРТА И ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ
МОБИЛЬНОГО (ИНВЕНТАРНОГО) ЗДАНИЯ
Паспорт на мобильные (инвентарные) здания должен содержать:
общие сведения (наименование, назначение, исполнение, завод-изготовитель и его адрес);
техническую характеристику (габаритные размеры, площадь застройки, внутренние размеры, общая площадь, строительная кубатура, общая масса, расчетный срок службы);
комплектовочную ведомость;
свидетельство о приемке техническим контролем;
сведения о консервации и упаковке;
сведения о степени огнестойкости зданий и группе возгораемости облицовочных материалов и утеплителей;
гарантийные обязательства предприятия-изготовителя.
Инструкция по эксплуатации мобильных (инвентарных) зданий должна содержать следующие разделы:
назначение здания;
техническая характеристика;
монтаж и демонтаж;
условия эксплуатации;
техническое обслуживание и ремонт;
меры безопасности (включая меры пожарной безопасности);
транспортирование здания;
хранение здания.
В инструкцию по эксплуатации на контейнерные и сборно-разборные здания из блок-контейнеров должны входить схемы систем электро-, водо-, и теплоснабжения и пояснения к ним в целях обеспечения нормальной и безопасной эксплуатации зданий и их систем.
ПРИЛОЖЕНИЕ 2
Справочное

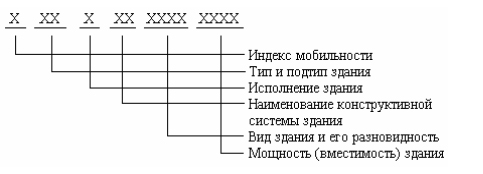

МАРКИРОВКА (ИНДЕКС) МОБИЛЬНЫХ ЗДАНИЙ
Условные обозначения первых семи знаков индекса приведены в табл. 1, остальных - в табл. 2.
Продолжение см. .
