 |  | ГОСТ 21.610-85 от 14 ноября 1985 г. Система проектной документации для строительства. Газоснабжение. Наружные газопроводы. Рабочие чертежи
Тип информации:
Дата:
Регион:
Отрасль:
Специализация: ,
ИСПОЛНИТЕЛИ
ВНЕСЕН Исполнительным комитетом Московского городского Совета народных депутатов
Зам. Председателя исполкома Моссовета И. Н. Ершов
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам
строительства от 14 ноября 1985 г. № 195
Внесено изменение утв. Постановлением Государственного строительного комитета СССР от 24.08.87 г. № 187, измененные пункты отмечены *.
Система проектной документации для строительства
ГАЗОСНАБЖЕНИЕ. НАРУЖНЫЕ ГАЗОПРОВОДЫ ГОСТ
21.610-85
Рабочие чертежи
СТСЭВ
Outside gas pipe-lines. Workingdrawings
Настоящий стандарт распространяется на рабочие чертежи наружных газопроводов (подземные, надземные) для транспортирования природных, попутных нефтяных, искусственных и смешанных газов с избыточным давлением до 1,2 МПа (12 кгс/см2), используемых в качестве топлива и сырья.
Стандарт устанавливает состав и правила оформления рабочих чертежей наружных газопроводов для объектов строительства всех отраслей промышленности и народного хозяйства.
Стандарт полностью соответствует СТ СЭВ 5047—85.
1. ОБЩИЕ ПОЛОЖЕНИЯ
1.1. Рабочие чертежи наружных газопроводов выполняют в соответствии с требованиями настоящего стандарта и других стандартов Системы проектной документации для строительства (СПДС), а также норм проектирования наружных газопроводов.
1.2. В состав рабочих чертежей наружных газопроводов (основной комплект рабочих чертежей маркиГСН) включают:
общие данные по рабочим чертежам;
чертежи (планы, продольные профили) газопроводов.
К основному комплекту рабочих чертежей марки ГСН составляют спецификацию оборудования по ГОСТ 21.110—82, ведомость потребности в материалах по ГОСТ 21.109—80.
1.3. Газопроводы на чертежах указывают условными графическими обозначениями по ГОСТ 21.106—78 и буквенно-цифровыми обозначениями по ГОСТ 21.609—83.
При отсутствии на чертежах видимых участков газопроводов допускается обозначать подземные газопроводы сплошной толстой основной линией с необходимыми пояснениями в общих данных по рабочим чертежам или на соответствующих чертежах.
1.4. Условные графические обозначения оборудования, арматуры, элементов газопроводов, способов прокладки газопроводов принимают по стандартам Единой системы конструкторской документации (ЕСКД) и по стандартам СПДС приведенным в справочном приложении.
1.5. Диаметр и толщину стенки газопровода указывают на полке линии-выноски.
В томслучае, когда на полке линии-выноски указывают буквенно-цифровое обозначение газопровода, диаметр и толщину стенки газопровода указывают под полкой линии-выноски.
1.6. Масштабы изображений на чертежах должны соответствовать приведенным в таблице.
|
|
Масштаб
|
|
|
1:200, 1:500, 1:1000, 1:2000
|
|
Продольные профили газопроводов:
по горизонтали
|
1:200,1:500,1:1000; 1:2000
|
|
|
1:50, 1:100
|
2. ОБЩИЕ ДАННЫЕ ПО РАБОЧИМ ЧЕРТЕЖАМ
2.1. Общие данные по рабочим чертежам выполняют по ГОСТ 21.102—79.
В общих указаниях, входящих в состав общих данных по рабочим чертежам, кроме сведений предусмотренных ГОСТ 21.102—79, приводят требования по монтажу, испытаниям, условиям прокладки, окраске и изоляции газопроводов.
3. ПЛАНЫ ГАЗОПРОВОДОВ
3.1. Для разработки планов газопроводов в качестве подосновы используют рабочие чертежи генеральных планов, автомобильных дорог и железнодорожных путей или топографические планы.
3.2. На планах газопроводов наносят и указывают:
существующие и проектируемые здания (сооружения) в виде упрощенных контурных очертаний сплошной тонкой линией;
привязку газопроводов к осям проектируемых зданий (сооружений) или к наружным стенам существующих зданий (сооружений);
инженерные сети другого назначения, влияющие на прокладку проектируемых газопроводов;
диаметры и толщины проектируемых газопроводов до и после точек их изменения;
номера пикетов (ПК);
сооружения на газопроводах, например, колодцы, конденсатосборники, контрольно-измерительные пункты, электрические перемычки, изолирующие фланцевые соединения и электрические защиты: катодные, протекторные, электродренажные.
На планах газопроводов, при необходимости, указывают привязки элементов газопроводов к ближайшим пикетам.
3.3. Планы газопроводов допускается размешать как на отдельных листах, так и совместно с продольными профилями газопроводов.

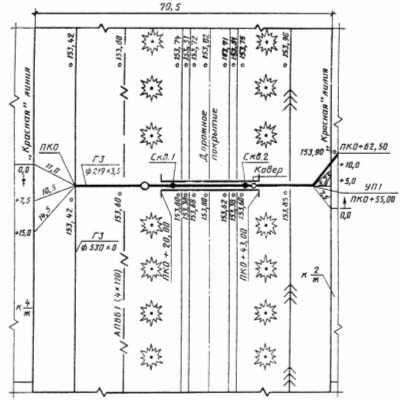

Пример оформления плана газопроводов приведен на черт. 1.
Черт. 1
4. ПРОДОЛЬНЫЕ ПРОФИЛИ ГАЗОПРОВОДОВ
4.1. Продольные профили газопроводов изображают в виде разверток по осям газопроводов.
4.2. На продольном профиле газопровода наносят и указывают:
поверхность земли (проектную — сплошной толстой основной линией, фактическую — сплошной тонкой линией);
пересекаемые автомобильные дороги, железнодорожные и трамвайные пути, кюветы, а также другие подземные и надземные сооружения в виде упрощенных контурных очертаний — сплошной тонкой линией, коммуникации, влияющие на прокладку проектируемых газопроводов, с указанием их габаритных размеров и высотных отметок;
колодцы, коверы, эстакады, отдельно стоящие опоры и другие сооружения и конструкции газопроводов в виде упрощенных контурных очертаний наружных габаритов — сплошной тонкой линией;
данные о грунтах;
отметки верха трубы;
глубину траншеи от проектной и фактической поверхности земли;
футляры на газопроводах с указанием диаметров, длин и привязок их к оси дорог, сооружениям, влияющим на прокладку проектируемых газопроводов, или к пикетам;
буровые скважины.

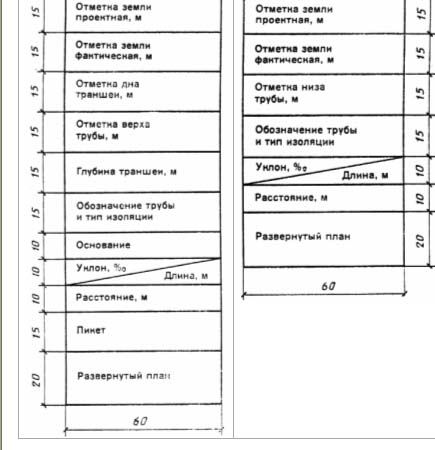

4.3. Под продольным профилем газопровода помещают таблицу по форме 1 для подземной прокладки газопровода и по форме 2 — для надземной прокладки.
|
Форма 1
Условный горизонт
|
Форма 2
Условный горизонт
|
4.4. Отметки дна траншеи под газопровод проставляют в характерных точках, например, в местах пересечений с автомобильными дорогами, железнодорожными и трамвайными путями, инженерными коммуникациями и сооружениями, влияющими на прокладку проектируемых газопроводов.
Отметки уровней указывают в метрах с двумя десятичными знаками, длины участков газопроводов — в метрах с одним десятичным знаком, а величины уклонов — в промилле.
4.5. Принятые масштабы продольных профилей указывают над боковиком таблицы.

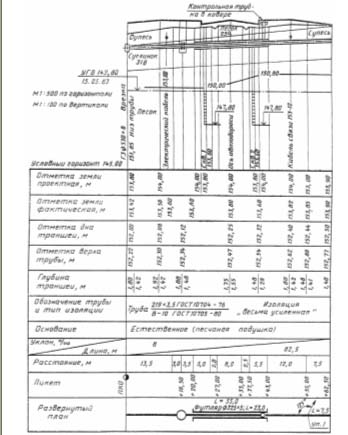

Пример оформления продольного профиля газопровода приведен на черт. 2.
Черт. 2
ПРИЛОЖЕНИЕ
ПЕРЕЧЕНЬ СТАНДАРТОВ НА УСЛОВНЫЕ ОБОЗНАЧЕНИЯ, ПОДЛЕЖАЩИХ УЧЕТУ ПРИ ВЫПОЛНЕНИИ ЧЕРТЕЖЕЙ НАРУЖНЫХ ГАЗОПРОВОДОВ
|
|
|
|
|
|
|
ГОСТ 2.780—68
|
ЕСКД. Обозначения уловные графические. Элементы гидравлических и пневматических сетей
|
|
ГОСТ 2.784—70
|
ЕСКД. Обозначения условные графические. Элементы трубопроводов
|
|
ГОСТ 2.785—70
|
ЕСКД. Обозначения условные графические. Арматура трубопроводная
|
|
ГОСТ 2.786—70
|
|
|
ГОСТ 21.108—78
|
СПДС. Условные графические изображения и обозначения на чертежах генеральных планов и транспорта
|
