ГОСТ 10831-87 от 1989-01-01 Валики малярные. Технические условия. Часть 1
Тип информации:
Дата:
Регион:
Отрасль:
Специализация:
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством строительного, дорожного и коммунального машиностроения СССР
РАЗРАБОТЧИКИ
В.Б. Игумнов (руководитель темы), Э.В. Зайцева
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного строительного комитета СССР от 17.12.87 N 296
3. ВЗАМЕН ГОСТ 10831-80
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка
|
Номер пункта
|
|
ГОСТ 9.032-74
|
1.2.16
|
|
ГОСТ 9.104-79
|
1.2.16
|
|
ГОСТ 9.302-79
|
3.8
|
|
ГОСТ 9.303-84
|
1.2.15
|
|
ГОСТ 9.306-85
|
1.2.15
|
|
ГОСТ 901-78
|
1.3.6
|
|
ГОСТ 1050-88
|
1.3.4, 1.3.7
|
|
ГОСТ 2991-85
|
1.6.1
|
|
ГОСТ 3811-72
|
3.7
|
|
ГОСТ 4661-76
|
1.3.1
|
|
ГОСТ 4784-74
|
1.3.3, 1.3.4
|
|
ГОСТ 5959-80
|
1.6.1
|
|
ГОСТ 6309-87
|
1.2.3
|
|
ГОСТ 7016-82
|
3.6
|
|
ГОСТ 7417-75
|
1.3.7
|
|
ГОСТ 7420-89
|
1.3.6
|
|
ГОСТ 8273-75
|
1.6.1
|
|
ГОСТ 8828-89
|
1.6.1
|
|
ГОСТ 9142-90
|
1.6.1
|
|
ГОСТ 10350-81
|
1.6.1
|
|
ГОСТ 14192-77
|
1.6.3
|
|
ГОСТ 14955-77
|
1.3.7
|
|
ГОСТ 15150-69
|
1.2.15, 4.2
|
|
ГОСТ 16106-82
|
1.6.1
|
|
ГОСТ 16338-85
|
1.3.3-1.3.6
|
|
ГОСТ 18475-82
|
1.3.3
|
|
ГОСТ 22133-86
|
3.8
|
|
ОСТ 6-05-407-75
|
1.3.2
|
|
ГОСТ P 50109-92
|
1.3.1
|
5. ПЕРЕИЗДАНИЕ. Ноябрь 1993 г.
Настоящий стандарт распространяется на малярные валики (далее валики), применяемые при производстве малярных работ в строительстве.
1. Технические требования
1.1. Основные размеры
1.1.1. Валики должны изготовляться в соответствии с требованиями настоящего стандарта по рабочим чертежам и образцам-эталонам, согласованным с базовой организацией по стандартизации и утвержденным в установленном порядке.
1.1.2. Валики должны изготовляться следующих типов:
ВМ - валики с меховым покрытием, предназначенные для окраски поверхностей лакокрасочным составом;
ВМП - валики с меховым покрытием, предназначенные для окраски полов лакокрасочным составом;
ВМУ - валики с меховым покрытием, предназначенные для окраски вогнутых углов лакокрасочным составом;
ВП - валики с пенополиуретановым покрытием, предназначенные для окраски поверхностей водно-клеевым составом.
1.1.3. Основные размеры валиков должны соответствовать указанным на черт.1-4 и в табл.1, 2.
Конструкцию ручки стандартом не предусматривают.
Конструкция роликов и основные размеры ручек валиков, а также подшипники валика типа ВМУ приведены на черт.6-10 приложения.

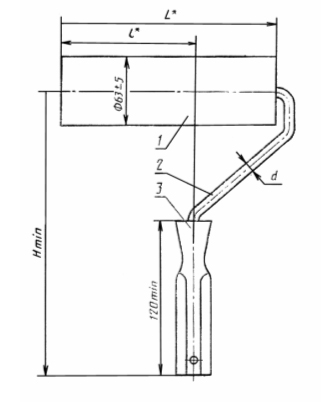

Валик малярный типа ВМ
_________
* Размеры для справок.
1 - ролик; 2 - кронштейн; 3 - ручка
Черт.1
Таблица 1
мм
|
Типоразмер
|
L*
|
l*
|
H
|
d
|
|
ВМ100
|
100
|
50
|
230
|
6-8
|
|
ВМ200
|
200
|
125
|
250
|
8
|
|
ВМ250
|
250
|
150
|
270
|
8
|

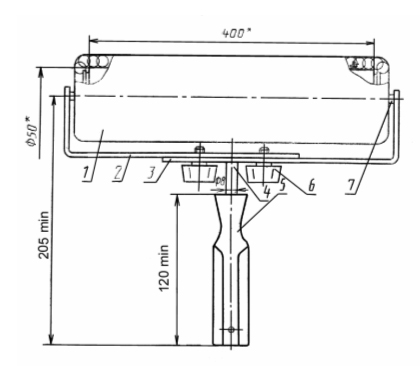

Валик малярный типа ВМП
_________.jpg)
* Размеры для справок.
1 - ролик; 2 - кронштейн левый; 3 - кронштейн правый;
4 - стержень; 5 - ручка; 6 - винт; 7 - ось
Черт.2
1.1.4. Условное обозначение валиков должно состоять из условных обозначений типа или типоразмера и обозначения настоящего стандарта.
Пример условного обозначения валика типа ВМУ:
ВМУ ГОСТ 10831-87
То же, типоразмера ВМ100:
ВМ 100 ГОСТ 10831-87
1.2. Характеристики (свойства)
1.2.1. Меховые покрытия должны изготовляться из однородного материала с одинаковой высотой ворса.
Высота ворса мехового покрытия должна быть от 8 до 25 мм.
1.2.2. Количество лоскутов в одном меховом покрытии в зависимости от типа или типоразмера валика, материала покрытия и высоты ворса не должно быть более указанного в табл.3.
Валик малярный типа ВМУ
_______
* Размеры для справок.
1 - ролик; 2 - кронштейн; 3 - ручка
Черт.3
Таблица 2
мм
|
Типоразмер
|
L*
|
l*
|
H
|
d
|
|
ВП100
|
100
|
50
|
230
|
6-8
|
|
ВП200
|
200
|
125
|
250
|
8
|
|
ВП250
|
250
|
150
|
270
|
8
|
1.2.3. Меховые покрытия должны быть сшиты хлопчатобумажными нитками № 10, 20, 30 или 40 трех или шести сложений по ГОСТ 6309.
Допускается применение других ниток с меньшим числом сложений, обеспечивающих аналогичную прочность.
Меховое покрытие валиков типов ВМП и ВМ, за исключением ролика валика типа ВМ исполнения 1, указанное в приложении, должно быть сшито по винтовой линии относительно оси ролика.
1.2.4. Швы должны выдерживать разрывную нагрузку Рст=98 Н (10 кгс) на длине шва 50 мм.
1.2.5. Высота шва должна быть:
- от 2 до 3 мм - для натурального меха;
- от 3 до 5 мм - для искусственного меха.
1.2.6. Соединение мехового покрытия валика типа ВМ с корпусом из картона должно производиться методом наклеивания полоски меха встык по винтовой линии при помощи эпоксидной смолы.
Допускается зазор между полосками или нахлест полосок не более 1,5 мм.
1.2.7. Покрытие для валиков типа ВП должно изготовляться из сплошного куска пенополиуретана. Клеевые и сварные соединения не допускаются.

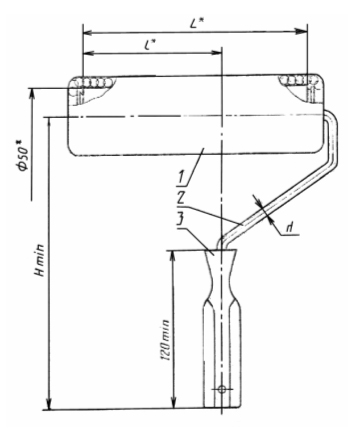

Валик малярный типа ВП
________.jpg)
* Размеры для справок.
1 - ролик; 2 - кронштейн; 3 - ручка
Черт.4
Продолжение см. .
