СТ СЭВ 4181-83 от 01.01.86 Двери деревянные. Метод определения плоскостности
Тип информации:
Дата:
Регион:
Отрасль:
Специализация: ,
УТВЕРЖДЕН Постоянной Комиссией по сотрудничеству в области стандартизации. Прага, июль 1983 г.
ВВЕДЕН в действие постановлением Государственного комитета СССР по делам строительства от 5 июля 1984 г. № 107.
Информационные данные
1. Автор - делегация ПНР в Постоянной Комиссии по сотрудничеству в области стандартизации.
2. Тема - 01.344.06-81.
3. Стандарт СЭВ утвержден на 53-м заседании ПКС.
4. Сроки начала применения стандарта СЭВ:
|
|
Сроки начала применения стандарта СЭВ
|
|
Страны - члены СЭВ
|
в договорно-правовых отношениях по экономическому и научно-техническому сотрудничеству
|
в народном хозяйстве
|
|
НРБ
|
Январь 1985 г.
|
Январь 1986 г.
|
|
ВНР
|
Январь 1985 г.
|
Январь 1986 г.
|
|
СРВ
|
|
|
|
ГДР
|
-
|
-
|
|
Республика Куба
|
|
|
|
МНР
|
|
|
|
ПНР
|
Январь 1985 г.
|
Январь 1986 г.
|
|
СРР
|
Январь 1986 г.
|
-
|
|
СССР
|
Январь 1985 г.
|
Январь 1986 г.
|
|
ЧССР
|
Январь 1986 г.
|
Январь 1986 г.
|
5. Срок первой проверки - 1990 г., периодичность проверки - 5 лет.
6. Использованные международные документы по стандартизации: стандарт ИСО 6442-81.
Стандарт СЭВ полностью соответствует стандарту ИСО 6442-81.
1. Сущность метода
Метод заключается в измерении отклонений угла и краев дверной створки от плоскости.
2. Образцы
2.1. За образец принимают створку однопольной двери или две створки двупольной двери.
2.2. Количество образцов для испытаний выбирают в зависимости от объема партии, но не менее 3 шт.
3. Аппаратура
При проведении испытания применяют:
1) линейные поверочные;
2) штангенглубиномеры по СТ СЭВ 704-77, СТ СЭВ 708-77 и СТ СЭВ 1309-78;
3) щупы плоские или другие измерители зазоров с погрешностью не более ±0,1 mm.
4. Проведение испытания
4.1. Дверную створку устанавливают и закрепляют в вертикальном положении. Закрепление не должно вызывать ее коробления.

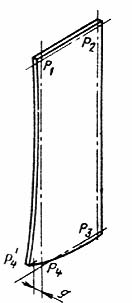

4.2. Точки измерения отклонения угла дверной створки от плоскости должны находиться на расстоянии mm от ее краев. Точки должны находиться в одной плоскости (черт. 1).
Черт. 1
4.3. Отклонение от угла створки от плоскости измеряют с помощью штангенглубиномера, плоского щупа или другого измерителя как расстояние между точками и (черт. 1).

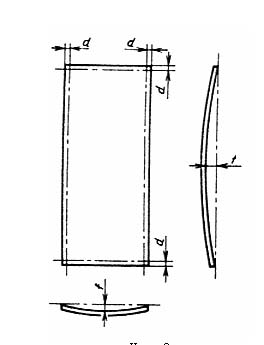

4.4. Отклонения краев створки от плоскости измеряют в местах наибольшего ее отклонения от приложенной поверочной линейки по четырем краям (черт. 2).
Черт. 2
4.5. Измерение отклонения угла створки и ее краев от плоскости проводят с погрешностью ±0,1 mm.
5. Оценка результатов
Округление измерений проводят по СТ СЭВ 543-77.
6. Отчет об испытании
Отчет об испытании должен содержать:
1) краткое описание испытанных образцов (вид двери, особенности конструкции створки, размеры);
2) номер и наименование технической документации на двери;
3) данные об условиях и результатах испытаний согласно пп. 4.1-4.5;
4) оценку результатов испытаний;
5) дату поступления образцов на испытания и дату проведения испытаний;
6) наименование организации, представившей образцы на испытания, и наименование изготовителя дверей;
7) наименование организации, проводившей испытания;
8) обозначение настоящего стандарта СЭВ.
