Предыдущую часть см.
Таблица 2 — Значения перепадов давления и время их воздействия
|
Перепад давления, Па
|
Время воздействия, мин
|
|
20
|
10
|
|
30
|
10
|
|
50
|
5
|
|
100
|
5
|
|
150
|
5
|
|
200
|
5
|
|
300
|
5
|
|
Далее с интервалом 100
|
5 для каждого интервала
|
Примеры построения графиков испытаний для конечного контрольного давления 300 и 700 Па приведены на рисунке 5.
4.3.2 Испытание проводят до контрольного конечного перепада давления, установленного в программе испытаний (если не происходит сквозного проникновения воды через образец во время испытания).
4.3.3 При обнаружении сквозного проникновения воды через образец испытание прекращают и фиксируют в протоколе испытания перепад давления, при котором произошла протечка, время, прошедшее с начала испытания, и место, в котором произошло проникновение воды.
4.4 Правила обработки и оформления результатов испытания
4.4.1 Устанавливают значение предела водонепроницаемости согласно 4.3.3.
Места проникновения воды в образец, пути ее движения внутри образца и места выхода из образца указывают на чертеже изделия.
4.4.2 В зависимости от значения предела водонепроницаемости классифицируют образец, исходя из условия, что протечка не должна наступать при:
600 Па — для образца класса А;
500 » — » » » Б;
400 » — » » » В;
300 » — » » » Г;
150 » — » » » Д.
В случае, если предел водонепроницаемости имеет значение ниже 150 Па, буквенное обозначение класса образцу не присваивают.
4.4.3 Оформление результатов испытаний
Результаты испытаний оформляют протоколом испытаний, в котором указывают:
- наименование и номер аттестата аккредитации испытательного центра (лаборатории), проводившего испытания;
- наименование и юридический адрес организации—заказчика испытаний;
- наименование и юридический адрес организации—изготовителя испытываемой продукции;
- наименование испытываемой продукции и нормативного документа, регламентирующего требования к ее качеству;
- описание испытываемых образцов продукции: габаритные размеры, схема открывания, конструкция притворов, число рядов уплотняющих прокладок, наличие водосливных отверстий и др;
- дату поступления образцов в испытательный центр (лабораторию);
- номер регистрации образцов в испытательном центре (лаборатории);
- дату испытаний образцов;
- данные результатов испытаний по 4.4.1 и значение предела водонепроницаемости;
- класс образца по водопроницаемости;
- подписи руководителя испытательного центра (лаборатории) и испытателя, печать испытательного центра.
ПРИЛОЖЕНИЕ А
(рекомендуемое)
Способы дождевания и описание применяемого оборудования
А.1 Способ дождевания №1
Схема способа дождевания №1 приведена на рисунке A.1.
При испытании по схеме № 1 образец орошается водой из распылительных форсунок горизонтальных трубок (см. рисунок А.2).
Две распределительные трубки устанавливают следующим образом: верхняя — на 150 мм выше верхнего бруска коробки оконного блока; вторая сверху — на 150 мм ниже верхнего бруска коробки.
Дополнительные трубки устанавливают в том случае, если конструкция имеет горизонтальные импосты или другие горизонтальные детали, мешающие стоку воды. В этом случае дополнительные трубки устанавливают на 100—150 мм ниже горизонтальной преграды.
Угол наклона струи по отношению к поверхности образца должен составлять 90—100°.
А.2 Способ дождевания № 2
Схема способа дождевания № 2 приведена на рисунке А.3.
При испытании по схеме № 2 распылительные форсунки располагают квадратно-гнездовым способом с ячейкой [(400 х 400) ± 10] мм. Распылительный факел каждой форсунки должен несколько перекрывать площадь орошения смежных форсунок.
Верхний ряд форсунок устанавливают на уровне верхнего бруска коробки оконного блока.
Расстояние от форсунки до поверхности образца принимают (250 ± 10) мм.
А.3 Способ дождевания № 3
Схема способа дождевания № 3 приведена на рисунке А.4.
Эта схема включает в себя два контура дождевания.
Верхний контур представляет из себя горизонтальную трубку с форсунками, обеспечивающими орошение стенки над окном из расчета 1,7 л/м2 в минуту по отношению к площади поверхности образца. Вода, поступающая из этого контура, должна обеспечивать поддержание на поверхности образца сплошной водяной пленки.
Второй контур подвижный представляет собой трубу с форсунками, перемещающимися во время испытания вверх и вниз. Форсунки создают направленные распылительные факелы на поверхность образца. Угол наклона факелов к горизонтали — 10—20°, расход воды по второму контуру — 0,3 л/м2 в минуту, расстояние от форсунки до образца — 400 мм.
При использовании любой из схем дождевания необходимо следить за тем, чтобы исключить прямое попадание воды из форсунок под отливы.

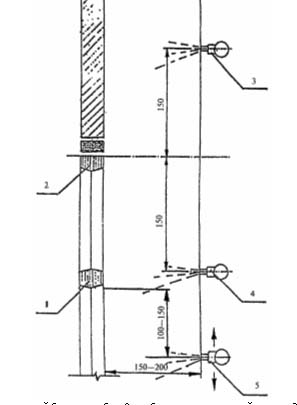

1 — образец, верхний брусок коробки; 2 — образец, горизонтальный импост; 3 — верхний неподвижный ряд форсунок; 4 — второй сверху неподвижный ряд форсунок;
5 — дополнительный ряд форсунок
Рисунок А.1 — Схема дождевания №1

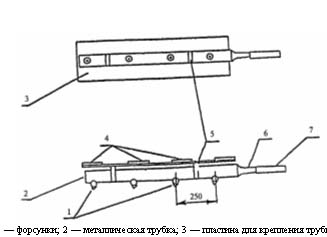

1 — форсунки; 2 — металлическая трубка; 3 — пластина для крепления трубки с форсунками; 4 — магнитные накладки для крепления элемента к стенке камеры;
5 — кронштейны; 6 — штуцер; 7 — шланг
Рисунок А.2 — Элемент дождевального оборудования (распределительная трубка)

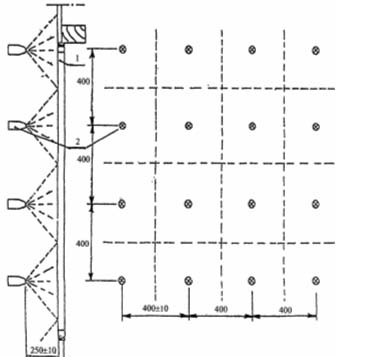

1 — образец; 2 — форсунка дождевальной системы
Рисунок А.2 — Схема дождевания № 2

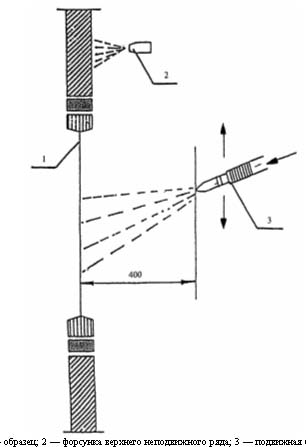

1 — образец; 2 — форсунка верхнего неподвижного ряда; 3 — подвижная форсунка
Рисунок А.4— Схема дождевания № 3
ПРИЛОЖЕНИЕ Б
(информационное)
Сведения о разработчиках стандарта
Настоящий стандарт разработан рабочей группой исполнителей в составе:
В.К. Савин, д-р. техн. наук, НИИСФ РААСН;
Ю.Н. Александров, канд. техн. наук., ЦНИИпромзданий;
Н.В. Шведов, Госстрой России.
Ключевые слова: оконные блоки, дверные блоки, воздухопроницаемость, водопроницаемость, лабораторные испытания
СОДЕРЖАНИЕ
1 Область применения
2 Термины, обозначения и определения
3 Метод определения воздухопроницаемости
3.1 Испытательное оборудование и средства контроля
3.2 Порядок подготовки к испытанию
3.3 Порядок проведения испытания
3.4 Правила обработки и оформления результатов испытания
4 Метод определения водопроницаемости
4.1 Испытательное оборудование и средства контроля
4.2 Порядок подготовки к испытанию
4.3 Порядок проведения испытания
4.4 Правила обработки и оформления результатов испытания
Приложение А Способы дождевания и описание применяемого оборудования
Приложение Б Сведения о разработчиках стандарта
