ГОСТ 21519-84 от 01.01.86 Окна и двери балконные, витрины и витражи из алюминиевых сплавов. Часть 2
Тип информации:
Дата:
Регион:
Отрасль:
Специализация: ,
Начало.
Таблица 6
|
Объем партии изделий, шт.
|
Ступени контроля
|
Объем одной выборки, шт.
|
Объем двух выборок, шт.
|
Приемочное число
|
Браковочное число
|
|
До 15
|
Первая
|
2
|
4
|
0
|
2
|
|
|
Вторая
|
2
|
|
1
|
2
|
|
16-25
|
Первая
|
3
|
6
|
0
|
2
|
|
|
Вторая
|
3
|
|
1
|
2
|
|
26-50
|
Первая
|
5
|
10
|
0
|
3
|
|
|
Вторая
|
5
|
|
3
|
4
|
|
51-90
|
Первая
|
8
|
16
|
1
|
4
|
|
|
Вторая
|
8
|
|
4
|
5
|
|
91-150
|
Первая
|
13
|
26
|
2
|
5
|
|
|
Вторая
|
13
|
|
6
|
7
|
|
151-200
|
Первая
|
20
|
40
|
3
|
7
|
|
|
Вторая
|
20
|
|
8
|
9
|
Табл. 3-5 (Исключены, Изм. N 1).
4.4. Партию изделий принимают, если количество дефектных изделий в первой выборке меньше или равно приемочному числу и бракуют без назначения второй выборки, если количество дефектных изделий больше или равно браковочному числу.
Если количество дефектных изделий в первой выборке больше приемочного числа, по меньше браковочного, производят вторую выборку.
Партию изделий принимают, если количество дефектных изделий в двух выборках меньше или равно приемочному числу и бракуют, если количество дефектных изделий в двух выборках больше или равно браковочному числу.
4.5. Проверка изделий на cooтветствие требованиям, приведенным в пп. 2.7, 2.8, 2.11, 2.20 и 2.21, должна производиться методом сплошного контроля.
4.6. Периодическим испытаниям должны подвергаться изделия не менее одного раза в два года на cooтветствие требованиям всех пунктов настоящего стандарта за исключением ни. 2.11, 2.22, 2.23.
При постановке изделий на производство испытания должны проводиться на cooтветствие требованиям всех пунктов настоящего стандарта.
4.7. Каждая партия должна иметь документ о качестве. форму, а также порядок и сроки направления которого устанавливают по согласованию изготовителя с потребителем,
4.6, 4.7. (Измененная редакция, Изм. N 1).
4.8. (Исключен; Изм. N 1).
5. МЕТОДЫ КОНТРОЛЯ
5.1. Проверку геометрических размеров следует производить штангенциркулем ШЦ-111 по ГОСТ 166-80, угломером но ГОСТ 5378-66, рулеткой III класса точности по ГОСТ 7502-89, щупом по ТУ 2-034-225-87 или шаблоном предприятия-изготовителя, утвержденным в установленном порядке.
(Измененная редакция, Изм. N 1).
5.2. Плотность прижатия уплотнительных прокладок к притворам (п. 2.6) проверяют по наличию непрерывного следа, оставленного красящим веществом, наносимым на поверхность уплотнителя. В качестве красящего вещества применяют мел по ГОСТ 12085-88, тальк по ГОСТ 19729-74 или другие вещества, не повреждающие конструкцию и легко удаляемые после проведения контроля.
Отклонения от прямолинейности (п. 2.6) проверяют на контрольной плите по ГОСТ 10905-80 с помощью щупов по TУ 2-034-225-87 и поверочной линейкой по ГОСТ 8026-75.
(Измененная редакция, Изм. N 2).
5.3. Качество механической обработки поверхностей должно соответствовать ГОСТ 2789-73 или проверяться визуально, методом сравнения с эталонами шероховатости, утвержденным в установленном порядке.
5.4. Контроль сопротивления теплопередаче (п. 2.22) - по ГОСТ 26254-84.
5.5. Контроль воздухонепроницаемости (п. 2.23) - по ГОСТ 25891-83.
5.6. Контроль защитно-декоративного покрытия (пп. 2.24 и 2.25) - по ГОСТ- 9.302-88.
6. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ
И ХРАНЕНИЕ
6.1. На нелицевой поверхности каждого изделия или ярлыка должны быть нанесены:
товарный знак предприятия-изготовителя;
марка изделия;
штамп ОТК.
6.2. Маркировку грузовых мест следует производить в соответствии с требованиями ГОСТ 14192-77.
6.3. Способ исполнения и дополнительные требования к маркировке устанавливаются в нормативно-технической документации на конструкции конкретных типов.
6.4. Каждое изделие или группа изделий должны быть обернуты одним слоем двухслойной упаковочной бумаги по ГОСТ 8828-89 или парафинированной бумаги по ГОСТ 9569-79 и обвязаны шпагатом по ГОСТ 17308-88 с шагом витков 300-350 мм.
При укладке в тару группы изделий между ними должен быть положен слой бумаги по ГОСТ 8273-75.
Допускается упаковывать изделия другими типами бумаги и шпагата, не уступающими по своим свойствам указанным.
6.5. Конструкции должны быть уложены в специальную тару, изготовленную по рабочим чертежам, утвержденным в установленном порядке, предохраняющую изделия от искривления и механических повреждений при транспортировании, погрузочно-разгрузочных работах и транспортировании различными видами транспорта.
Тип тары для упаковки устанавливают в нормативно-технической документации на конструкции конкретных типов.
Масса (нетто) грузового места - не более 1000 кг.
6.6. Неустановленные на изделиях приборы или части приборов, штапики и крепежные изделия должны быть завернуты в упаковочную бумагу по ГОСТ 8828-75 или в пакеты из полиэтиленовой пленки по ГОСТ 10354-82 и уложены в тару совместно с конструкциями.
Допускается укладка деталей приборов и крепежных изделий в отдельные ящики по ГОСТ 2991-85, а покупные изделия, входящие в комплект поставки и не установленные в конструкции, оставлять в упаковке предприятия-изготовителя.
Масса (нетто) грузового места - не более 50 кг.
6.7. Требования к транспортным пакетам и средствам пакетирования должны указываться в нормативно-технической документации на конструкции конкретных типов.
Дополнительные требования к упаковке устанавливаются в нормативно-технической документации, утвержденной в установленном порядке.
6.8. Изделия транспортируют транспортом всех видов в соответствии с Правилами перевозок грузов, действующими на транспорте данного вида.
Вид транспортных средств должен устанавливаться нормативно-технической документацией на конструкции конкретных типов.
6.9. Размещение и крепление грузовых мест на железнодорожном транспорте должно производиться в полном соответствии с "Техническими условиями погрузки и крепления грузов", утвержденными Министерством путей сообщения СССР.
6.10. Изделия должны храниться в сухих вентилируемых помещениях на деревянных подкладках рассортированными по типам и размерам.
Между неупакованными изделиями, уложенными в штабеля, должны быть по углам прокладки из дерева, фанеры или гофрированного картона размером не менее 60х100 мм.
6.1-6.10. (Измененная редакция, Изм. N 1).
ПРИЛОЖЕНИЕ 1
Обязательное

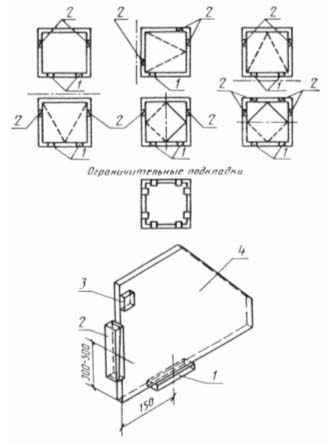

СХЕМЫ РАЗМЕЩЕНИЯ ПОДКЛАДОК
Опорные и фиксирующие подкладки
1 - опорная подкладка; 2 - фиксирующая подкладка;
3 - ограничительная подкладка; 4 - светопрозрачное заполнение
