ГОСТ 10629-88 от 01.01.90 Шпалы железобетонные, предварительно напряженные для железных дорог колеи 1520 мм. Технические условия. Часть 1
Тип информации:
Дата:
Регион:
Отрасль:
Специализация:
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством путей сообщения СССР
ИСПОЛНИТЕЛИ В.В.Серебренников, канд.техн.наук; В.М.Кольнер, канд.техн.наук (руководители темы); И.В.Амеличев, канд.техн.наук; В.Ф.Барабошин, канд.техн. наук; В.Д.Черников; Н.И.Гаврилина; А.И.Комянко; О.И.Крикунов, канд.техн.наук; Л.Е.Берлин, канд.техн.наук; В.М.Климова, канд.техн.наук; В.И.Пименова; Т.В.Барабанова; В.И.Деньщиков
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного строительного комитета СССР от 21.11.88 № 228
3. ВЗАМЕН ГОСТ 10629-78
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД,
на который дана ссылка
|
Номер пункта
|
Обозначение НТД,
на который дана ссылка
|
Номер пункта
|
|
ГОСТ 8.326-78
|
3.13
|
ГОСТ 13015.4-84
|
4.1
|
|
ГОСТ 7348-81
|
1.3.8
|
ГОСТ 16017-79
|
3.8
|
|
ГОСТ 7392-85
|
1.3.7
|
ГОСТ 18105-86
|
3.1
|
|
ГОСТ 10060-87
|
3.2
|
ГОСТ 22362-77
|
3.3
|
|
ГОСТ 10180-78
|
3.1
|
ГОСТ 23009-78
|
1.2.3
|
|
ГОСТ 10268-80
|
1.3.7
|
ГОСТ 23157-78
|
1.3.13
|
|
ГОСТ 13015-75
|
3.4, 3.7
|
ГОСТ 23616-79
|
2.4
|
|
ГОСТ 13015.0-83
|
1.3.3
|
ГОСТ 25706-83
|
3.11
|
|
ГОСТ 13015.1-81
|
2.1
|
ГОСТ 26633-85
|
1.3.2
|
|
ГОСТ 13015.2-81
|
1.4.1
|
ТУ 14-4-1471-87
|
1.3.8
|
ВНЕСЕНА поправка к ГОСТ 10629-88, опубликованная в ИУС № 5 1990 г.
Настоящий стандарт распространяется на железобетонные, предварительно напряженные шпалы для железнодорожных путей с рельсовой колеей шириной 1520 мм и рельсами типов Р75, Р65 и Р50, по которым обращается типовой подвижной состав общей сети железных дорог СССР.
1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
1.1. Шпалы следует изготовлять в соответствии с требованиями настоящего стандарта по технологической документации, утвержденной в установленном порядке.
1.2. Основные параметры и размеры
1.2.1. Шпалы в зависимости от типа рельсового скрепления подразделяют на:
Ш1 - для раздельного клеммно-болтового рельсового скрепления (типа КБ) с болтовым креплением подкладки к шпале;
Ш2 - для нераздельного клеммно-болтового рельсового скрепления (типа БПУ) с болтовым прикреплением подкладки или рельса к шпале;
1.2.2. Форма и размеры шпал должны соответствовать указанным в табл. 1 и на черт. 1-4. Показатели материалоемкости шпал приведены в приложении 1.
Таблица 1
|
Марка шпалы
|
Расстояние между упорными кромками разных концов шпалы а, мм
|
Расстояние между упорными кромками одного конца шпалы , мм
|
Расстояние между осями отверстий для болтов , мм
|
Расстояние между осью отверстия и упорной кромкой , мм
|
Угол наклона упорных кромок
|
Направление большей стороны отверстия для болта относительно продольной оси шпалы
|
|
Ш1-1
|
2012
|
404
|
310
|
47
|
55°
|
Поперечное
|
|
Ш1-2
|
2000
|
392
|
310
|
41
|
72
|
"
|
|
Ш2-1
|
2012
|
404
|
236
|
84
|
55
|
Продольное
|
Примечания:
1. На кромках, примыкающих к подошве и торцам шпалы, допускаются фаски шириной не более 15 мм.
2. По согласованию изготовителя с потребителем допускается изготовлять шпалы, у которых размеры и расположение углублений на подошве отличаются от указанных на черт. 1, а форма и размеры вертикальных каналов для закладных болтов отличаются от указанных на черт. 2-4.

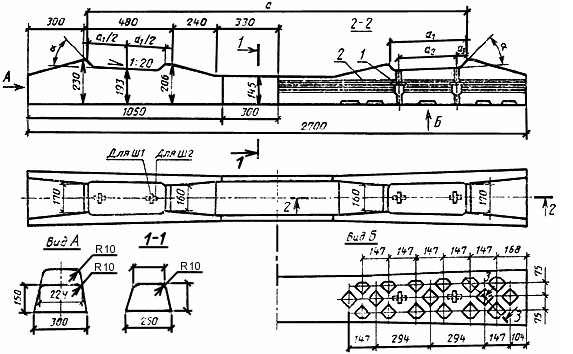

1 - закладная шайба; 2 - проволочная арматура Сечение 3 - 3 приведено на черт. 3
Черт. 1

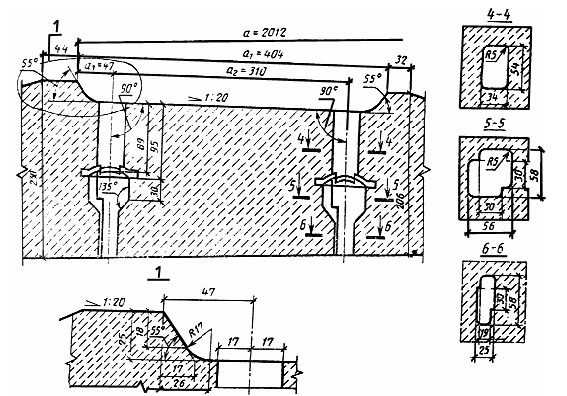

ПОДРЕЛЬСОВАЯ ЧАСТЬ ШПАЛЫ Ш1 - 1
Черт. 2
ПОДРЕЛЬСОВАЯ ЧАСТЬ ШПАЛЫ Ш1 - 2
Сечения 4-4, 5-5 и 6-6 приведены на черт. 2
Черт. 3

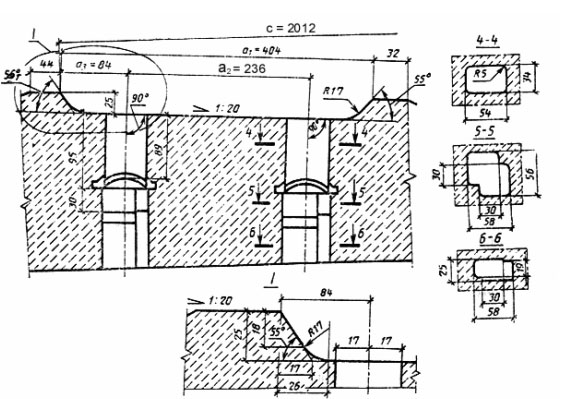

ПОДРЕЛЬСОВАЯ ЧАСТЬ ШПАЛЫ Ш2 - 1
Черт. 4
РАЗМЕЩЕНИЕ АРМАТУРЫ
на торце шпалы
Черт. 5
1.2.3. Шпалы обозначают марками в соответствии с требованиями ГОСТ 23009. Марка шпалы состоит из двух буквенно-цифровых групп, разделенных тире.
Первая группа содержит обозначение типа шпалы (п. 1.2.1). Во второй группе указывают вариант исполнения подрельсовой площадки (табл. 1).
Пример условного обозначения (марки) шпалы типа Ш1, первого варианта исполнения подрельсовой площадки:
Ш 1-1
1.2.4. В зависимости от трещиностойкости, точности геометрических параметров, качества бетонных поверхностей шпалы подразделяют на два сорта: первый и второй.
Шпалы второго сорта предназначены для укладки на малодеятельных, станционных и подъездных путях. Поставку шпал второго сорта производят только с согласия потребителя.
1.3. Характеристики
1.3.1. Шпалы должны удовлетворять требованиям трещиностойкости, принятым при их проектировании, и выдерживать при испытании контрольные нагрузки, указанные в табл. 2.
Таблица 2
|
Испытываемое сечение шпалы
|
Контрольная нагрузка, кН (тс), для шпал
|
|
|
первого сорта
|
второго сорта
|
|
Подрельсовое
|
130 (13,2)
|
120 (12,2)
|
|
Среднее
|
98 (10,0)
|
88 (9,0)
|
1.3.2. Шпалы следует изготовлять из тяжелого бетона по ГОСТ 26633 класса по прочности на сжатие В40.
1.3.3. Фактическая прочность бетона (в проектном возрасте, передаточная и отпускная) должна соответствовать требованиям ГОСТ 13015.0.
1.3.4. Нормируемую передаточную прочность бетона следует принимать равной 32 МПа (326 кгс/см ).
1.3.5. Отпускную прочность бетона принимают равной передаточной прочности бетона.
1.3.6. Марка бетона по морозостойкости должна быть не ниже F200.
1.3.7. Для бетона шпал следует применять щебень из природного камня или щебень из гравия фракции 5-20 мм по ГОСТ 10268. Допускается по согласованию изготовителя с потребителем применять:
щебень фракции 20-40 мм в количестве не более 10% от массы щебня фракции 5-20 мм по ГОСТ 10268;
щебень из природного камня фракции 5-25 мм по ГОСТ 7392 при соответствии его всем другим требованиям ГОСТ 10268.
1.3.8. В качестве арматуры шпал следует применять стальную проволоку периодического профиля класса Вр диаметром 3 мм по ГОСТ 7348 и ТУ 14-4-1471-87.
1.3.9. Номинальное число арматурных проволок в шпале 44. Расположение проволок, контролируемое на торцах шпалы, должно соответствовать указанному на черт. 5. Расстояние по вертикали в свету между парами или отдельными проволоками, в случае их отклонения от проектного положения, не должно быть менее 8 мм. Допускается разворот пар проволок на 90° при сохранении указанного выше расстояния.
Для обеспечения проектного расположения проволок могут применяться разделительные проставки, остающиеся в теле бетона шпалы (см. приложение 2). Допускается по согласованию изготовителя с потребителем применять проставки, отличающиеся от указанных в приложении 2.
1.3.10. Общая сила начального натяжения всех арматурных проволок в пакете должна быть не менее 358 кН (36,4 тс). Среднее значение силы начального натяжения одной проволоки при их номинальном числе должно составлять 8,12 кН (827 кгс). Сила натяжения отдельных проволок не должна отличаться от среднего значения более чем на 10%.
Снижение силы натяжения отдельных проволок сверх 10%, вызванное проскальзыванием проволоки в захвате, не должно быть более чем у одной проволоки в шпалах первого сорта и у двух проволок в шпалах второго сорта.
1.3.11. Допускаются отклонения от номинального числа арматурных проволок при условии, что общая сила натяжения имеющихся проволок не менее указанной в п. 1.3.10. При этом предельные отклонения по числу проволок не должны превышать ±2 шт.
1.3.12. Концы напрягаемой арматуры не должны выступать за торцевые поверхности шпал первого сорта более чем на 15 мм и второго сорта - более чем на 20 мм.
1.3.13. Закладные шайбы должны соответствовать ГОСТ 23157.
1.3.14. Значения действительных отклонений геометрических параметров шпал не должны превышать предельных, указанных в табл. 3.
Продолжение см. .
