ГОСТ 1811-97
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ТРАПЫ ДЛЯ СИСТЕМ КАНАЛИЗАЦИИ ЗДАНИЙ Технические условия
TRAPS FOR SEWER SYSTEMS IN BUILDINGS Specification
1 Область применения
Настоящий стандарт распространяется на чугунные и пластмассовые трапы, предназначенные для приема и отведения в канализационную сеть сточных вод с поверхности пола, устанавливаемые в жилых, общественных и производственных зданиях.
Обязательные требования к качеству продукции изложенные 3.2; 4.1; 4.2.1 -4.2.14.
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 9.104-79ЕСЗКС. Покрытия лакокрасочные. Группы условий эксплуатации
ГОСТ 166—89 Штангенциркули. Технические условия
ГОСТ 427—75 Линейки измерительные металлические. Технические условия
ГОСТ 1412—85 Чугун с пластинчатым графитом для отливок. Марки
ГОСТ 8433—81 Вещества вспомогательные ОП-7 и ОП-10. Технические условия
ГОСТ 11710—66 Допуски и посадки деталей из пластмасс
ГОСТ 14192—96 Маркировка грузов
ГОСТ 15150—69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 15846—79 Продукция, отправляемая в районы Крайнего Севера и труднодоступные районы. Упаковка, маркировка, транспортирование и хранение
ГОСТ 16338—85 Полиэтилен низкого давления. Технические условия
ГОСТ 21650—76 Средства скрепления тарно-штучных грузов в транспортных пакетах. Общие требования
ГОСТ 26645—85 Отливки из металлов и сплавов. Допуски размеров, массы и припуски на механическую обработку
ГОСТ 26996—86 Полипропилен и сополимеры полипропилена. Технические условия
3 Типы и основные размеры
3.1 Трапы следует изготавливать следующих типов:
Т50 — трап с прямым отводом условным проходом 50 мм;
ТК50 — трап с косым отводом условным проходом 50 мм;
Т100м — трап с прямым отводом условным проходом 100 мм,
малый;
ТК100м — трап с косым отводом условным проходом 100 мм, малый;
Т100б — трап с прямым отводом условным проходом 100 мм, большой;
ТК100б — трап с косым отводом условным проходом 100 мм, большой;
ТВ50 — трап с вертикальным отводом условным проходом 50 мм;
ТВ100 — трап с вертикальным отводом условным проходом 100 мм.
3.2 Основные размеры трапов должны соответствовать указанным на рисунках 1,2 и в таблице 1.
Таблица 1 В миллиметрах
|
Тип трапа
|
Dy
|
Н
|
h
|
е
|
а
|
b
|
d
|
L
|
|
Т50,
|
50
|
110
|
38
|
15
|
100-150
|
100-150
|
|
260
|
|
ТК50
|
|
|
|
|
|
|
|
—
|
|
Т100м, ТК100м
|
100
|
140
|
42
|
32
|
200
|
150
|
32
|
355
|
|
Т100б,
|
|
180
|
55
|
50
|
250
|
200
|
|
415
|
|
ТК100б
|
|
|
|
|
|
|
|
—
|
|
ТВ50
|
50
|
108
|
43
|
15
|
100-150
|
100-150
|
|
335
|
|
ТВ100
|
100
|
117
|
47
|
20
|
200
|
200
|
|
201
|
Предельные отклонения основных размеров чугунных трапов должны соответствовать указанным в ГОСТ 26645 для отливок 9-го класса точности, а пластмассовых — в ГОСТ 11710.
3.3 Условное обозначение трапа при заказе и в технической документации должно состоять из слова «Трап», обозначения типа трапа и настоящего стандарта. В обозначение пластмассового трапа должна быть добавлена буква «П».
Примеры условных обозначений Чугунный трап с прямым отводом условным проходом 50 мм:
Трап Т50 ГОСТ 1811-97 Трап с косым отводом условным проходом 100 мм, большой:
Трап ТК100б ГОСТ 1811-97
Пластмассовый трап с вертикальным отводом условным проходом 100 мм:
Трап ТВ100П ГОСТ 1811-97

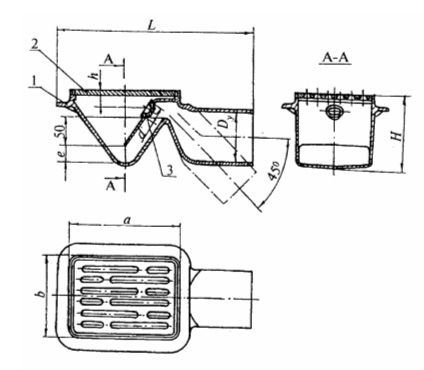

1 — корпус; 2 — решетка; 3 — пробка
Рисунок 1 — Трап с прямым (косым) отводом

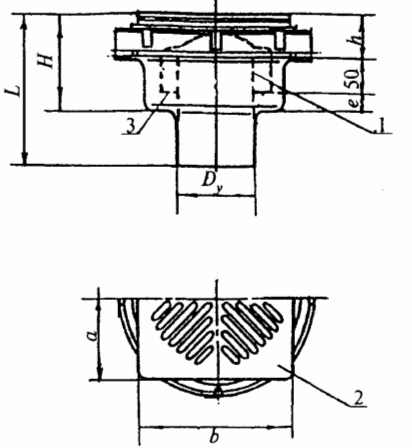

/ — корпус трапа, 2 — решетка, 3 — стакан
Рисунок 2 — Трап с вертикальным отводом
3.4 Форма корпуса трапа, а также форма и расположение отверстий решетки настоящим стандартом не регламентированы.
4 Технические требования
4.1 Трапы следует изготавливать в соответствии с требованиями настоящего стандарта, по конструкторской и технологической документации, утвержденной предприятием-изготовителем.
4.2 Характеристики
4.2.1 Трапы типов Т50, ТК50, ТВ50 должны обеспечивать отведение сточных вод в количестве не менее 0,7 л/с; трапы типов Т100м, ТК100м, ТВ100 — не менее 2,1 л/с; трапы типов Т100б и ТК100б — не менее 3,7 л/с при средней высоте слоя воды перед внешней кромкой решетки не более (20+3) мм.
4.2.2 Решетка, установленная на корпусе трапа, должна устойчиво опираться на его опорную поверхность.
4.2.3 Наружная поверхность решетки, установленной на корпусе трапа, должна быть на одном уровне с поверхностью его бортов или находиться ниже их, но не более чем на 1 мм.
4.2.4 Края отверстия для пробки не должны иметь острых кромок, а в случае их механической обработки также и заусенцев.
4.2.5 Пробки следует изготавливать как формовые изделия из водостойких резин группы В средней твердости С.
4.2.6 Трап в собранном виде должен быть герметичен при испытании его гидростатическим давлением 0,01 МПа (0,1 кгс/см).
4.2.7 Решетки трапов должны выдерживать сосредоточенную нагрузку, приложенную в центре решетки на площадь 15 см2, не менее 60 кг для трапов с условным проходом Dу 50 мм и на площадь 30 см2 — не менее 90 кг для трапов с условным проходом Dy100 мм.
4.2.8 Внутреннюю поверхность чугунных трапов следует покрывать стекловидными (силикатными) эмалями светлых тонов, решетки трапов — стекловидной (силикатной) грунтовой эмалью.
4.2.9 Наружные поверхности чугунных трапов должны иметь лакокрасочное покрытие, соответствующее условиям эксплуатации не ниже У2 по ГОСТ 9.104.
4.2.10 Эмалевое покрытие чугунных трапов должно быть сплошным, прочно сцепленным с поверхностью металла трапа.
4.2.11 Чугунные трапы должны отливаться из серого чугуна марок СЧ10 и СЧ15 по ГОСТ 1412.
Для изготовления пластмассовых трапов необходимо применять коррозионно-стойкие материалы, обеспечивающие выполнение требований настоящего стандарта. Материалы, рекомендуемые для изготовления пластмассовых трапов, указаны в приложении А.
4.2.12 Поверхность пластмассовых деталей трапа должна быть гладкой, без трещин, вздутий, посторонних включений, следов холодного спая, утяжин. Не допускается коробление деталей, влияющее на качество их сопряжений.
В местах удаления литника допускаются выступы не более 1 мм.
4.2.13 Пластмассовые детали трапа должны быть стойкими к воздействию внутренних напряжений.
4.2.14 Трапы должны изготавливаться в климатическом исполнении УХЛ категории размещения 4.2 по ГОСТ 15150.
4.3 Комплектность
4.3.1 В состав комплекта должны входить корпус, решетка, стакан (для вертикальных трапов), пробка (для трапов с прямым и косым отводами).
4.3.2 Трапы, отгружаемые потребителю в одной транспортной единице по одному сопроводительному документу, должны сопровождаться паспортом и инструкцией по эксплуатации.
4.3.3 В паспорте должны быть указаны:
- наименование предприятия-изготовителя, его товарный знак и адрес;
- условное обозначение трапа;
- комплектность;
- гарантия предприятия-изготовителя;
- дата выпуска или отгрузки;
- штамп ОТК.
4.3.4 Допускается совмещать паспорт с инструкцией по монтажу и эксплуатации.
4.4 Маркировка
4.4.1 На наружной поверхности трапа должны быть указаны:
- товарный знак предприятия-изготовителя или его наименование;
- месяц и год изготовления трапа.
4.4.2 Маркировка должна быть прочной, сохраняться в течение всего срока службы трапов.
4.4.3 Место и способ нанесения маркировки определяет предприятие-изготовитель.
4.4.4 Упакованные изделия должны иметь транспортную маркировку в соответствии с ГОСТ 14192 и содержать манипуляционные знаки: «Осторожно»,«Хрупкое».
4.4.5 На каждое грузовое место должен крепиться ярлык из картона, фанеры или бумаги, покрытый пленкой, содержащий следующие данные:
- наименование предприятия-изготовителя;
- наименование изделия;
- номер партии и дату изготовления;
- количество изделий в упаковке;
- массу.
4.5 Упаковка
4.5.1 При упаковке решетку вставляют в корпус трапа с прокладыванием между ними бумаги до достижения плотности посадки, а резиновую пробку плотно вставляют в отверстие, предназначенное для нее.
4.5.2 При поставке потребителю трапы должны быть упакованы в коробки, деревянные ящики, мешки из полиэтиленовой пленки толщиной не менее 0,1 мм, бумажные мешки или уложены в контейнеры. Допускается упаковка иного вида, которая должна обеспечивать сохранность изделий при транспортировании и хранении.
4.5.3 При транспортировании, погрузочно-разгрузочных работах должна быть предусмотрена возможность пакетирования, исключающая механическое повреждение трапов.
4.5.4 При поставке трапов в торговую сеть их поштучно упаковывают в полиэтиленовые мешки и укладывают в картонные коробки. Допускается упаковка иного вида, которая должна обеспечивать сохранность изделий при транспортировании и хранении.
