Тип информации: ГОСТ
Дата: 01.07.1998
Регион: Россия
Отрасль: Стройматериалы
Специализация: Сантехника. Водоснабжени. Канализация

Предыдущую часть см. ГОСТ 30493-96 от 01.07.98 Изделия санитарные керамические. Типы и основные размеры. Часть 1















Таблица 3
В миллиметрах

Виды унитазов








С цельноотлитой полочкой




150


330


435
Не менее 605*


260

340 и 360
Без цельноотлитой полочки
370 и 400
320 и 350



460


Детские
335
285
130
280
380
405
210
290
____________________
* Допускается по согласованию потребителя и изготовителя изготовлять унитазы длиной 575 мм.

3.4.3 Унитазы, устанавливаемые в санитарных узлах железнодорожных вагонов, приведены на рисунке 9.

Тип УнЖ 1
Тип УнЖ 2

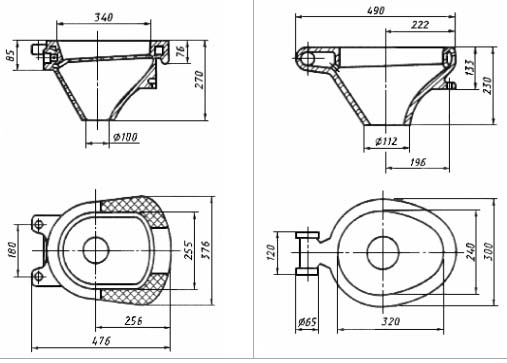

Рисунок 9 - Унитазы, устанавливаемые в санитарных узлах железнодорожных вагонов

3.4.4 Для крепления унитазы должны иметь отверстия:
- в унитазах, устанавливаемых в санитарных узлах бытовых помещений, - два или четыре отверстия, о чем должно быть указано в заказе;
- в унитазах, устанавливаемых в санитарных узлах железнодорожных вагонов, - три отверстия.
По требованию потребителя унитазы допускается изготовлять без отверстий для крепления.
3.5 Смывные бачки
3.5.1 Типы смывных бачков
Смывные бачки выпускают следующих типов:
- бачок смывной, устанавливаемый на унитазе с боковым или верхним пуском;
- бачок смывной низкорасполагаемый, среднерасполагаемый и высокорасполагаемый с боковым пуском.
3.5.2 Основные размеры смывного бачка должны соответствовать указанным на рисунке 10.
Допускается по согласованию потребителя и изготовителя изготовлять бачки других размеров, взаимоувязанные с присоединительными размерами унитазов, наполнительной и спускной арматуры и обеспечивающие потребительские свойства изделия.
3.5.3 Смывные бачки должны соответствовать требованиям ГОСТ 21485.
3.5.4 Отверстия в бачках для спускной арматуры и крепления к унитазам принимают по рабочим чертежам.

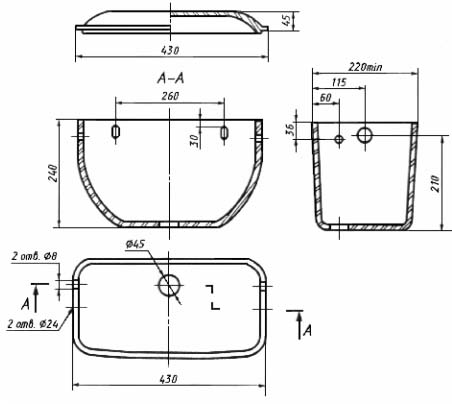

Рисунок 10 - Бачок смывной высокорасполагаемый
с боковым пуском

3.6 Биде
3.6.1 Типы биде
Биде выпускают следующих типов:
1 - без перелива; 2 - с переливом.
Допускается по согласованию с потребителем выпускать биде типа 2 без перелива.
3.6.2 Основные размеры биде приведены на рисунке 11 и в таблице 4.

Рисунок 11 - Биде

Таблица 4
В миллиметрах

Тип биде
1
640
180
360
380
200
2
600
180
350
398
200

3.6.3 Размеры отверстий, их расположение и число, в зависимости от типа смесительной арматуры и выпуска, должны соответствовать указанным на рисунке 12.
По согласованию с потребителем допускается изготавливать биде с одним отверстием в полочке для установки водоразборной арматуры.

Расположение и размеры отверстий в полочке биде для установки водоразборной арматуры


ИСПОЛНЕНИЕ 1




ИСПОЛНЕНИЕ 2
(по требованию потребителя)

Размеры отверстия в чаше биде для установки выпуска


____________________
* Допускается изготовлять с одним отверстием

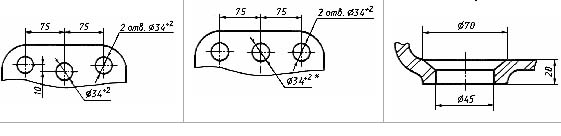

Рисунок 12 - Расположение и размеры отверстий в биде


3.7 Писсуары
3.7.1 Типы писсуаров
Писсуары выпускают следующих типов:
- писсуар настенный с цельноотлитым сифоном типа 1;
- писсуар настенный с цельноотлитым сифоном типа 2;
- писсуар настенный без цельноотлитого керамического сифона.
3.7.2 Основные размеры писсуаров должны соответствовать указанным на рисунке 13.

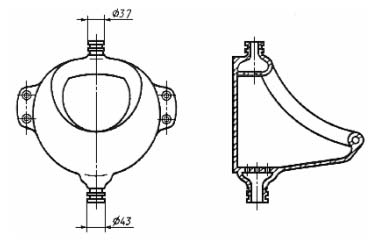

Рисунок 13 - Писсуар

3.8 Предельные отклонения габаритных размеров и других размеров более 50 мм должны быть от плюс 2,5 до минус 3%. Отклонения размеров 50 мм и менее, за исключением указанных на рисунках 5 и 12, должны устанавливаться в рабочих чертежах.
3.9 Условное обозначение изделий должно состоять из первых одной или двух букв изделия, обозначения типа (1, 2, 3 или 4), числа, указывающего исполнение смывного кольца унитаза или величину умывальника, букв: Д - для детских унитазов, С - для умывальников со спинкой, бС - для умывальников без спинки, п - для умывальников с переливом, СУ - для умывальников со срезанным углом, вп - для бачков с верхним пуском, бп - для бачков с боковым пуском, ф - для фарфоровых изделий, пф - для полуфарфоровых изделий, фс - для фаянсовых изделий и обозначения настоящего стандарта.
Пример условного обозначения умывальника прямоугольного, третьей величины, со спинкой, фарфорового:
УмПр3СФ ГОСТ 30493-96

То же, умывальника углового, со срезанным углом, полуфарфорового:

УмУгСУпф ГОСТ 30493-96

То же, унитаза тарельчатого, с прямым выпуском, без цельноотлитой полочки, с смывным кольцом, исполнения 2, фарфорового:

УнТП2ф ГОСТ 30493-96

То же, унитаза детского, с косым выпуском, со смывным кольцом, исполнения 1, фарфорового:

УнТ1Дф ГОСТ 30493-96

То же, бачка смывного низкорасполагаемого, с верхним пуском, фарфорового:

БНвпф ГОСТ 30493-96
То же, писсуара с цельноотлитым сифоном типа 1, фарфорового:

ПС1ф ГОСТ 30493-96

Писсуара без цельноотлитого керамического сифона полуфарфорового:

Ппф ГОСТ 30493-96

3.10 Сортность устанавливают по показателям внешнего вида по ГОСТ 15167.

Приставная полочка не подлежит подразделению на сорта.
3.11 Технические требования, правила приемки, маркировка, упаковка, транспортирование, хранение и гарантии изготовителя - по ГОСТ 15167. Методы испытаний - по ГОСТ 13449.

4 Указания по монтажу

Унитаз устанавливают в специально подготовленное место: постамент крепят двумя или четырьмя болтами или шурупами в зависимости от конструкции унитаза на деревянную площадку или закрепляют цементным раствором. На унитаз с цельноотлитой полочкой бачок прикрепляют болтами к полочке унитаза. При монтаже бачка, смонтированного на отдельной полочке, резиновую манжету, находящуюся на патрубке полочки, надевают на раструб унитаза и после этого полочку прикрепляют к унитазу.
Поплавковый клапан должен полностью перекрывать поступление воды в бачок при достижении уровня на 20 мм ниже перелива.

Установка умывальника на металлических кронштейнах.

На предварительно размеченную стену устанавливают два кронштейна (на шурупах, болтах или методом пристрелки) на расстоянии, соответствующим размеру между крепежными отверстиями умывальника. Умывальник устанавливают на кронштейны и закрепляют его задний борт скобой или иным способом, обеспечивающим нагрузку на передний край не менее 1,5 кН (150 кгс) от опрокидывания.

Установка умывальника на пьедестале на болтах.

На предварительно размеченную стену устанавливают два болта на расстоянии, соответствующем размеру между крепежными отверстиями на задней установочной поверхности умывальника. Умывальник устанавливают на пьедестал и закрепляют на болтах к стене. Крепление должно обеспечивать нагрузку на передний край умывальника не менее 1,5 кН (150 кгс) от опрокидывания.


Приложение А
(справочное)

Элементы основных изделий

Таблица А.1


Наименование элемента
Номер элемента на рисунке А.1

Наименование элемента
Номер элемента на рисунке А.1
Передний борт
1
Отверстие для арматуры
13
Задняя стенка
2
Отверстие для подачи промывной воды
14
Арматурная панель
3
Смывающий венец (кольцо)
15
Углубление для мыла (мыльницы)
4
Распределитель воды
16
Чаша
5
Тарелка
17
Наружная стенка изделия
6
Канал
18
Отверстие для стока (внутри)
7
Выходное отверстие
19
Отверстие для стока (снаружи)
8
Выходной штуцер
20
Переливной канал
9
Постамент
21
Переливное отверстие (перелив)
10
Карман
22
Опорное ребро
11
Водяной затвор
23
Монтажные отверстия
12
Крышка бачка
24


Бачок Смывной


Унитаз


Биде

Писсуар

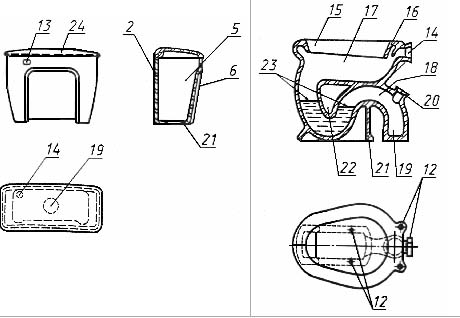

Рисунок А.1, лист 1



Источник информации: Рестко Холдинг


Обсудить на форуме | Подписаться на новости | Версия для печати
 Информация по близким тематикам - Производство и продажа строительной продукции и оборудования
Маркетинговые исследованияНовости рынковИнвестиции
18.07.19 Маркетинговое исследование и обзор рынка гидравлического инструмента, 2014-2016 гг.
16.07.19 Анализ рынка ПВХ пластизоля в России и в мире (с предоставлением базы импортно-экспортных операций)
12.07.19 Анализ рынка станков токарно-давильных в России
12.07.19 Анализ рынка металлических подвесных потолков в России (с предоставлением базы импортно-экспортных операций)
01.07.19 Маркетинговое исследование российского рынка стекловаты
01.07.19 Минстрой РФ выступил за установку общедомовых счетчиков тепла в новостройках
09.04.19 В Якутии запатентовали новый тип греющей опалубки
19.12.18 Инновации в устройстве противопожарных рассечек плоских кровель
12.12.18 Новые счетчики газа обойдутся россиянам в 130 млрд рублей
21.11.18 Как Диана Хендрикс заработала $6 млрд на сайдинге и черепице
13.05.16 Добыча и переработка мрамора на Кильжирском месторождении в Карагандинской области
09.03.15 Производство Битумно-полимерных материалов
07.07.14 Нанесение полимерного покрытия на керамический кирпич
16.05.14 Карьер
14.04.14 Производство строительных материалов с освоением собственного карьера
Все   |   Добавить
Все   |   Добавить
Все   |   Добавить
ФорумНовости ФирмСтатьи и обзоры
21.07.19 Позвоните мне пожалуйста 89154394959 (Мария)
11.07.19 Re: Вопрос по продукту (Admin)
10.07.19 Вопрос по продукту (Янина)
07.07.19 Re: Мебель (antonovich)
06.07.19 Re: Примите благодарность за предоставленную площадку для общения (antonovich)
30.07.18 Фасадные панели от производителя
07.07.18 Новые профили металлочерепицы: Трамонтана и Монтекристо
18.10.17 Пользователи портала Aqua-sovet составили рейтинг магазинов сантехники
18.08.17 Скидка на стальные двери от производителя - 15%
03.03.17 Безопасность ЛКМ под контролем «Ассоциации качества краски»
10.12.18 Искусственный камень в интерьере прихожей
10.12.18 Классический стиль в дизайне интерьеров
10.12.18 Стиль кантри в дизайне интерьера
10.12.18 14 полуколон в интерьере
10.06.18 Озеленение балкона
Все   |   Добавить
Все   |   Добавить
Все   |   Добавить


 Спецпредложения
Все   |   Добавить
 Реклама

Размещение рекламы
 Популярные исследования
10.10.2009 - Бизнес план тепличного хозяйства
14.05.2019 - Готовый бизнес-план открытия медицинского центра (с фин.расчетами)
27.11.2017 - Маркетинговое исследование и обзор рынка рейсмусовых станков, 2014-2016 гг.
27.11.2017 - Маркетинговое исследование и обзор рынка шумоизоляционных материалов, 2014-2016 г
18.07.2019 - Маркетинговое исследование и обзор рынка гидравлического инструмента, 2014-2016 гг.
18.07.2019 - Маркетинговое исследование и обзор рынка оборудования для производства металлической тары, 2014-2016 гг.
05.11.2017 - Маркетинговое исследование и обзор рынка станков для обработки неметаллических материалов, 2014-2016 гг.
27.11.2017 - Маркетинговое исследование и обзор рынка фуговальных станков, 2014-2016 гг.
27.11.2017 - Маркетинговое исследование и обзор рынка малотоннажных блочно-модульных установок, 2014-2016 гг.
27.11.2017 - Маркетинговое исследование и обзор рынка пневматического упаковочного оборудования, 2014-2016 гг.
 Популярные новости
1. В Новой Москве может появиться 90 парков - 31.05.2016
2. Подрядчик построит индустриальный парк в Севастополе за 539 млн руб - 23.07.2019
3. Балетки для Меган Маркл. Как создать бизнес в $700 млн на обуви из пластиковых бутылок - 23.07.2019
4. Время роскоши: как владелец Louis Vuitton и Dior стал богаче Билла Гейтса - 23.07.2019
5. В Южном округе Москвы начнут снос пятиэтажек "несносимых" серий - 09.09.2008
6. На Лужнецкой набережной в столице появится новостройка - крупный многофункциональный комплекс - 13.04.2007
7. Почти 655 млн рублей выделено на реконструкцию участка шоссе в Самаре - 06.06.2019
8. Настоящая американская мечта. Как 13 братьев и сестер построили бизнес на $300 млн на папином рецепте - 13.06.2019
9. Брокколи против рака: народное предание получило научное подтверждение - 22.05.2019
10. Инвестиции в новую канатную дорогу в Сочи составят более 1 млрд руб - 29.05.2018
Все права защищены.
При полном или частичном
использовании материала ссылка
на сайт Restko.ru обязательна.


Информационный портал.
Строительство. Недвижимость.
OOO "Restko". © 2019.
Тел: +7(495)505-50-61, +7(926)535-50-61
Написать письмо
  Реклама Заказать рекламу
