Предыдущую часть см. ГОСТ 5089-97 от 01.01.98 Замки и защелки для дверей. Технические условия. Часть 5

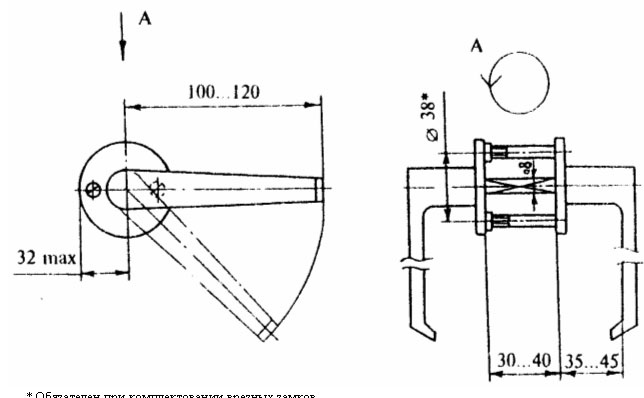

* Обязателен при комплектовании врезных замков.

Расположение отверстий под крепление ручек для защелок стандартом не устанавливается.

Винты для замков М5х(40-55) (2 шт.) - по ГОСТ 17474 или ГОСТ 17475.

Винты для защелок М5х(40-55) (2 шт.) - по ГОСТ 17474 или ГОСТ 17475 или шурупы 4х(20-25) (4 шт.) - по ГОСТ 1145 или ГОСТ 1146.

Пример условного обозначения фалевой ручки типа РФ4 -

Ручка РФ4 ГОСТ 5089-97.

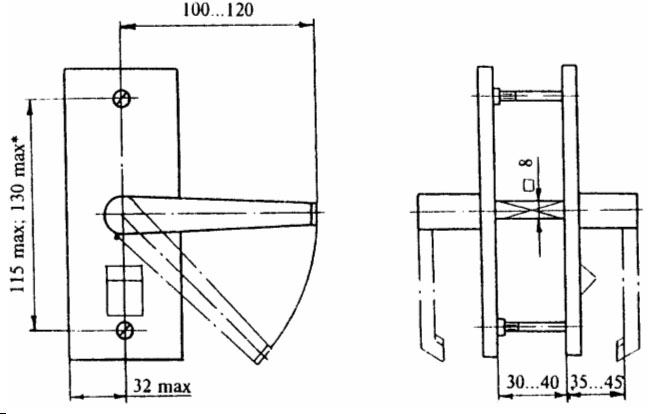

Рисунок А.24 - Ручки фалевые с накладками для замков и защелок, тип РФ4

* При наличии механизма дополнительного запирания в накладке

Винты М5х(40-45) (2 шт.) - по ГОСТ 17474 или ГОСТ 17475 или шурупы 4х(20-25) (4 шт.) - по ГОСТ 1145 или ГОСТ 1146

Пример условного обозначения фалевой ручки типа РФ5 -

Ручка РФ5 ГОСТ 5089-97

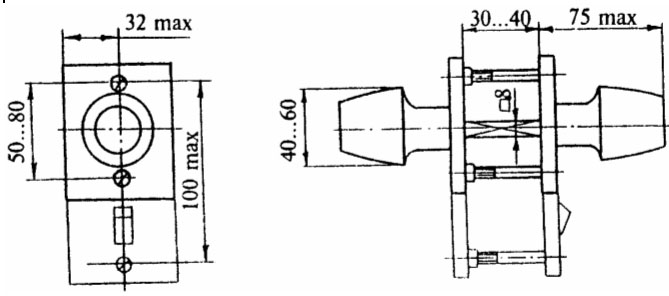

Рисунок А.25 - Ручки фалевые с накладками для защелок, тип РФ5

Винты М5х(40-45) (2 шт.) - по ГОСТ 17474 или ГОСТ 17475 или шурупы 4х(20-25) (4 шт.) - по ГОСТ 1145 или ГОСТ 1146

Пример условного обозначения фалевой ручки типа РК4 -

Ручка РК4 ГОСТ 5089-97

Рисунок А.26 - Ручки фалевые с накладками для защелок, тип РК4

Исполнение I

1 - накладка наружная; 2 - накладка внутренняя

Исполнение II

1 - накладка наружная; 2 - накладка внутренняя

Винты М5х(45-60) (2 шт.) - по ГОСТ 17474 или ГОСТ 17475.

Пример условного обозначения накладок типа Н1 исполнения I -

Накладка H1-I ГОСТ 5089-97

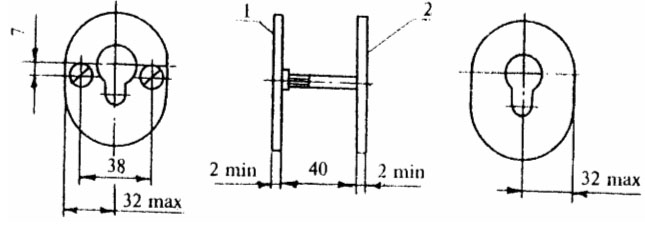

Рисунок А.27 - Накладки для врезных цилиндровых замков, тип Н1

1 - накладка наружная; 2 - накладка внутренняя

Винты М5х(40-55) (2 шт.) - по ГОСТ 17474 или ГОСТ 17475.

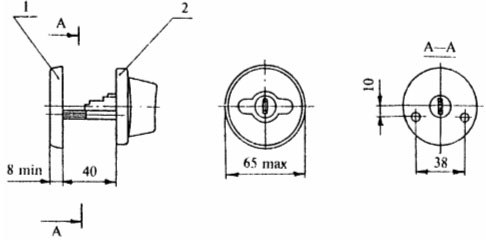

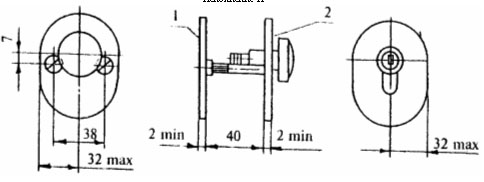

Рисунок А.28 - Накладки для врезных замков с цилиндровым механизмов МЦ4, тип Н2

1 - накладка наружная; 2 - накладка внутренняя

Шурупы 3х(13-16) (4 шт.) - по ГОСТ 1145

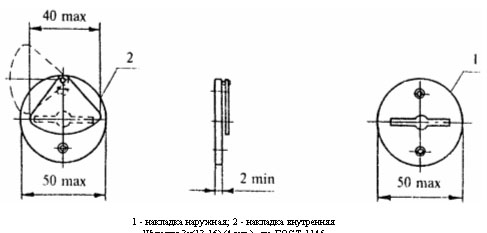

Рисунок А.29 - Накладки для врезных сувальдных замков, тип Н3

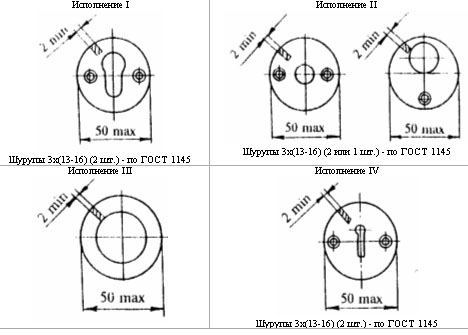

Рисунок А.30 - Накладки для накладных цилиндров и сувальдных замков, тип Н4

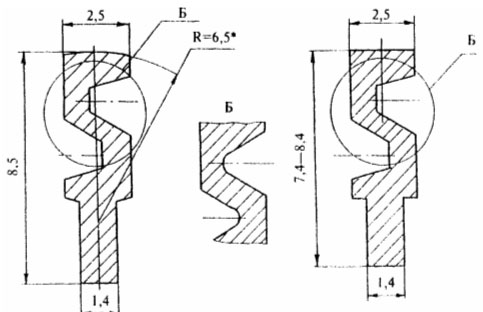

Варианты исполнения рекомендуемые

А - А

Для механизмов с шрифтами

А - А

Для механизмов с пластинами

Вариант исполнения

* При открытом пазе в цилиндре.

Профиль ключа может быть изготовлен в зеркальном исполнении.

Нарезаемая часть ключа толщиной 1,4 мм может быть симметрична или асимметрична относительно оси ключа.

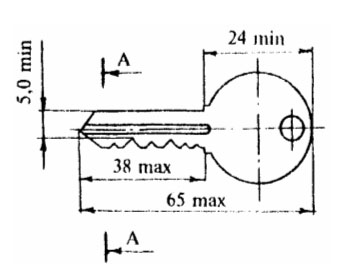

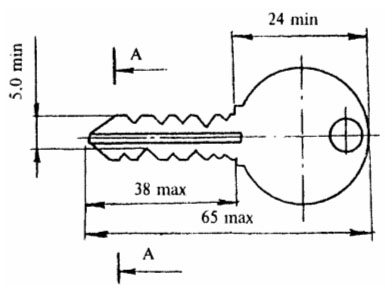

Рисунок А.31 - Ключ для цилиндрового механизма с односторонней нарезкой секторов, тип 3Ц1

Варианты исполнения (рекомендуемые)

Рисунок А.32 - Ключ для цилиндрового механизма с двусторонней нарезкой секторов, тип 3Ц2

* Допускается для стальных ключей

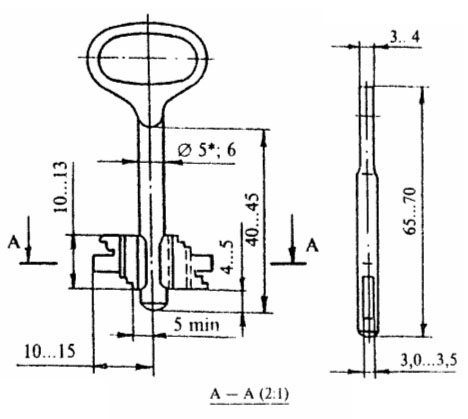

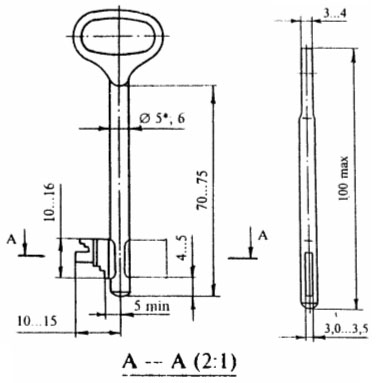

Рисунок А.33 - Ключ для врезного сувальдного замка, тип 3С1

* Допускается для стальных ключей

Рисунок А.34 - Ключ для врезного сувальдного замка, тип 3С2

ПРИЛОЖЕНИЕ Б

(обязательное)

Марки замков и защелок

Таблица Б.1

Тип замка	Марка замка	Типы, типоразмеры или исполнения комплектующих изделий
		цилиндровый механизм	фалевая ручка	накладка
1	2	3	4	5
Замки врезные цилиндровые
	ЗВ1-1	МЦ1-5	—	Н1-I
	ЗВ1-2	МЦ1-6	—	Н1-I
	ЗВ1-3	МЦ2-5	—	Н1-I
ЗВ1	ЗВ1-4	МЦ2-6	—	H1-I
	ЗВ1-5	МЦ2-7	—	Н1-I
	ЗВ1-6	МЦЗ-5	—	Н1-II
	ЗВ1-7	МЦЗ-6	—	Н1-II
	ЗВ1-8	МЦ4	—	Н2 —

Продолжение см. ГОСТ 5089-97 от 01.01.98 Замки и защелки для дверей. Технические условия. Часть 7.
