ГОСТ 12852.5-77 от 9 ноября 1977 г. Бетон ячеистый. Метод определения коэффициента паропроницаемости
Тип информации: Дата: Регион: Отрасль: Специализация:
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СОВЕТА МИНИСТРОВ СССР
ПО ДЕЛАМ СТРОИТЕЛЬСТВА
РАЗРАБОТАНЫ Научно-исследовательским институтом бетона и железобетона (НИИЖБ) Госстроя СССР
Зам. директора Н. Н. Коровин
Руководитель темы А. Т. Баранов
Центральным научно-исследовательским институтом строительных конструкций им. В. А. Кучеренко (ЦНИИСК им. Кучеренко) Госстроя СССР
Зам. директора С. В. Поляков
Руководитель темы и исполнитель Н. И. Левин
Научно-исследовательским институтом строительной физики (НИИСФ) Госстроя СССР
Зам. директора В. Ф. Ушков
Руководитель темы и исполнитель И. Я. Киселев
Московским инженерно-строительным институтом им. В. В. Куйбышева (МИСИ)Минвуза СССР
Проректор Ю. П. Горлов
Руководитель темы Г. И. Горчаков
Исполнитель А. П. Меркни
Всесоюзным научно-производственным объединением «Союзже-лезобетон» Минстройматериалов СССР
Зам. директора Е. Г. Казаков
Руководитель темы С. Н. Левин
Всесоюзным научно-исследовательским институтом физико-технических и радиотехнических измерений (ВНИИФТРИ) Госстандарта СССР
Зам. директора А. М. Трохан
Исполнитель И. И. Лифанов
ВНЕСЕНЫ Научно-исследовательским институтом бетона и железобетона (НИИЖБ) Госстроя СССР
Зам. директора Н. Н. Коровин
ПОДГОТОВЛЕНЫ К УТВЕРЖДЕНИЮ Отделом технического нормирования и стандартизации Госстроя СССР
Начальник отдела В. И. Сычев
Начальник подотдела стандартизации в строительстве М. М. Новиков
Гл. специалист Н. В. Мякошин
УТВЕРЖДЕНЫ И ВВЕДЕНЫ В ДЕЙСТВИЕ Постановлением Государственного комитета Совета Министров СССР по делам строительства от 9 ноября 1977 г. № 171
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
Метод определения коэффициента ГОСТ
паропроницаемости 12852.5¾77
Cellular concrete. Method of steam-permeafility Взамен
coefficient determination ГОСТ 12852—67
1. ОБЩИЕ ТРЕБОВАНИЯ
1.1. Общие требования к методу определения коэффициента паропроницаемости ячеистого бетона — по ГОСТ 12852.0—77.
2. АППАРАТУРА, МАТЕРИАЛЫ И РЕАКТИВЫ
2.1. Для проведения испытания применяют:
весы лабораторные образцовые по ГОСТ 16474—70;
термограф метеорологический по ГОСТ 6416—75;
эксикатор по ГОСТ 6371—73;
металлические трубы с размером внутреннего сечения 100 X 100 мм и длиной 50 мм;
чашки стеклянные с наружным диаметром 95—98 мм и высотой 30—40 мм по ГОСТ 19908—74;
резину листовую мягкую непористую по ГОСТ 7338—65;
парафин по ГОСТ 16960—71;
канифоль сосновую по ГОСТ 19113—73;
магний азотнокислый по ГОСТ 6203—67;
калий сернокислый по ГОСТ 4145—74;
воду дистиллированную но ГОСТ 6709—72;

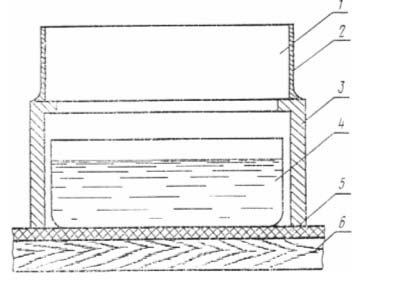

1¾ образец ячеистого бетона; 2 ¾ пароизоляция; 3 ¾ металлическая труба;
4¾стеклянная чашка с насыщенным раствором сульфата калия
(K2SO4); 5 ¾ листовая мягкая резина; 6 ¾ стеллаж
3. ПОДГОТОВКА К ИСПЫТАНИЮ
3.1. Определение коэффициента паропроницаемостипроводят на трех образцах размерами 100 Х 100 X30 мм, выпиленных из средней части изделия.
3.2. Боковые поверхности образцов изолируют разогретой смесью парафина с канифолью (соотношение 3:1).
4. ПРОВЕДЕНИЕ ИСПЫТАНИЯ
4.1. Каждый образец помещают на отдельную металлическую трубу. Промежутки между боковой поверхностью образца и верхней гранью металлической трубы заполняют разогретой смесью парафина с канифолью.
4.3. Контроль за температурой и относительной влажностью воздуха в термостате осуществляют при помощи метеорологического термографа н аспирационногопсихрометра, помещаемых в термостат.
4.4. В каждую металлическую трубу под образец устанавливают стеклянную чашку с насыщенным раствором сернокислого калия, создающим под образцом относительную влажность воздуха 97 %. В чашку наливают такое количество раствора, чтобы расстояние от уровня раствора до нижнего основания образца равнялось 25 мм.
4.5. Чашки с раствором взвешивают с точностью до 0,001 г через каждые трое суток.
4.6. После каждого взвешивания вычисляют количество воды, испарившейся из раствора за 1 ч. Взвешивание проводят до тех пор, пока количество воды, испаряющейся из чашки за 1 ч станет постоянным, т. е. до установления стационарного потока водяного пара через образец.
5. ОБРАБОТКА РЕЗУЛЬТАТОВ
5.1. Коэффициент паропроницаемости m в г/м · ч · Тор вычисляют как среднее арифметическое результатовиспытания трех образцов по формуле
где Q — стационарный поток водяного пара, г/ч;
F — площадь сечения металлической трубы в месте контакта с образцом, м2;
P2 — среднее парциальное давление водяного пара над образцом, Тор;
dв — толщина воздушного слоя (расстояние от уровня раствора в стеклянной чашке до нижнего основания образца), м;
Источник информации: | | |
