 Исследования рынков |
|  | |
|
| Реклама |
| | |
|
|
| Полезные разделы |
| | |
|
| Исследования по отраслям |
| |  |  | Вся аналитика |
| |  | |  | - 2262 исслед. |
| | | | | - 1919 исслед. |
| | | | | - 1396 исслед. |
| | | | | - 1230 исслед. |
| | | | | - 1163 исслед. |
| | | | | - 1037 исслед. |
| | | | | - 974 исслед. |
| | | | | - 964 исслед. |
| | | | | - 783 исслед. |
| | | | | - 761 исслед. |
| | | | | - 702 исслед. |
| | | | | - 566 исслед. |
| | | | | - 510 исслед. |
| | | | | - 504 исслед. |
| | | | | - 471 исслед. |
| | | | | - 364 исслед. |
| | | | | - 345 исслед. |
| | | | | - 236 исслед. |
| | | | | - 229 исслед. |
| | | | | - 224 исслед. |
| | | | | - 206 исслед. |
| | | | | - 178 исслед. |
| | | | | - 178 исслед. |
| | | | | - 171 исслед. |
| | | | | - 130 исслед. |
| | | | | - 126 исслед. |
| | | | | - 108 исслед. |
| | | | | - 78 исслед. |
| | | | | - 77 исслед. |
| | | | | - 65 исслед. |
| | | | | - 54 исслед. |
| | | | | - 51 исслед. |
| | | | | - 33 исслед. |
| | | | | - 32 исслед. |
| | | | | - 27 исслед. |
| | | | | - 23 исслед. |
| | | | | - 2 исслед. |
| | | | | - 1 исслед. |
| | |
|
|
|
| |
|
|  Инфотека |
Инфотека - каталог популярной и научно технической информации, статьи, обзоры, пресс релизы, нормативные акты, СНИПЫ, ГОСТЫ. Строительство, недвижимость, строительные и отделочные материалы.
В данном разделе представлена познавательная, техническая, научная, нормативная, законодательная и прочая полезная информация по следующим отраслям: строительство, строительные и отделочные материалы, недвижимость, электротехника, мебель, инвестиции, соцкультбыт, страхование, финансы и кредит. Каталог имеет удобную систему поиска и подробный рубрикатор предназначенный для использования в повседневной и профессиональной деятельности. Пресс релизы, статьи, обзоры, СНИПЫ, ГОСТЫ, законодательные и нормативные акты позволят Вам всегда иметь под рукой необходимую и нужную информацию.
Обращаем Ваше внимание на платную информацию,
которая была получена на основе постоянно проводимых исследований рынка строительства недвижимости и других отраслей промышленности и бизнеса –
Маркетинговые исследования и Бизнес планы.
| |
|
|
|
|
 |  | ГОСТ 12730.1—78 от 01.01.80 Бетоны. Методы определения плотности
Тип информации:
Дата:
Регион:
Отрасль:
Специализация:
Настоящий стандарт распространяется на все виды бетонов и устанавливает методы определения плотности (объемной массы) бетонов путем испытания образцов.
2. АППАРАТУРА, МАТЕРИАЛЫ И РЕАКТИВЫ
2.1. Для проведения испытания применяют:
— весы технические по ГОСТ 24104;
— шкаф сушильный по ГОСТ 13474;
— электропечь сопротивления лабораторную по ГОСТ 13474;
— штангенциркуль по ГОСТ 166;
— стальные линейки по ГОСТ 427;
— эксикатор по ГОСТ 25336;
— хлористый кальций безводный по ГОСТ 450 или серную кислоту плотностью 1,84 г/см3 по ГОСТ 2184;
3. ПОДГОТОВКА К ИСПЫТАНИЮ
3.1. Плотность бетона определяют испытанием образцов в состоянии естественной влажности или нормированном влажностном состоянии: сухом, воздушно-сухом, нормальном, водонасыщенном.
3.3. Плотность бетона при нормируемом влажностном состоянии определяют испытанием образцов бетона, имеющих нормируемую влажность или произвольную влажность, с последующим пересчетом полученных результатов на нормированную влажность по формуле 2.
3.4. При определении плотностибетона в сухом состоянии образцы высушивают до постоянной массы в соответствии с требованиями ГОСТ 12730.2.
3.5. При определении плотности бетона в воздушно-сухом состоянии образцы перед испытанием выдерживают не менее 28 сут в помещении при температуре (25±10) °С иотносительной влажности воздуха (50±20) %.
3.6. При определении плотности бетона в нормальных влажностных условиях образцы хранят 28 сут в камере нормального твердения, эксикатореили другой герметичной емкости при относительной влажности воздуха не менее 95 % и температуре (20±2) °С.
3.7. При определении плотности бетона в водонасыщенном состоянии образцы насыщают водой в соответствии с требованиями ГОСТ 12730.3.
4.1. Объем образцов правильной формы вычисляют по их геометрическим размерам. Размеры образцов определяют линейкой или штангенциркулем с погрешностью не более 1 мм по методике ГОСТ 10180.
4.2. Объем образцов неправильной формы определяют с помощью объемомера или гидростатическим взвешиванием по методике, приведенной в приложении.
4.3. Массу образцов определяют взвешиванием с погрешностью не более 0,1 %.
5.1. Плотность бетона образца rw вычисляют с погрешностью до 1 кг/м3 по формуле
.jpg) (1)
где т — масса образца, г;
5.2. Плотность бетона серии образцов вычисляют как среднее арифметическое значение результатов испытания всех образцов серии.
5.3. Плотность бетона при нормированном влажностном состоянии rн в кг/м3 вычисляют по формуле
.jpg) (2)
Wн — нормированная влажность бетона, %;
Wм — влажность бетона в момент испытания, определенная по ГОСТ 12730.2, %.
5.4. В журнале, в который заносят результаты испытаний, должны быть предусмотрены следующие графы:
— маркировка образцов;
— возраст бетона и дата испытания;
— плотность бетона образца и серии образцов.
Примечание.При определении плотности бетона на образцах, предназначенных для определения прочности, форму журнала принимают по ГОСТ 10180.
Обязательное
ОПРЕДЕЛЕНИЕ ОБЪЕМА ОБРАЗЦОВ БЕТОНА НЕПРАВИЛЬНОЙ ФОРМЫ
2. Образцы бетона, имеющиемелкопористую структуру, на поверхности которых отсутствуют каверны, раковины, трещины, перед испытанием парафинируют или насыщают водой не менее суток.
Парафинирование производят следующим образом. Образец, высушенный до постоянной массы, нагревают до 60 °С и несколько раз погружают в расплавленный парафин с таким расчетом, чтобы на его поверхности образовалась пленка парафина толщиной около 1 мм. После этого образец взвешивают.
3. Образцы бетона, имеющие крупнопористую структуру (поры размером более 2 мм) или имеющие на поверхности каверны и раковины (диаметром и глубиной более 2 мм), а также трещины (шириной более 0,5 мм), перед испытанием парафинируют дважды.
Парафинирование производят следующим образом. Образец, высушенный до постоянной массы, нагревают в сушильном шкафу до температуры 60 °С. С помощью кисточки заполняют парафином, нагретым до 100 °С, все открытые каверны, раковины и поры заподлицо с поверхностью образца. После этого образец взвешивают.

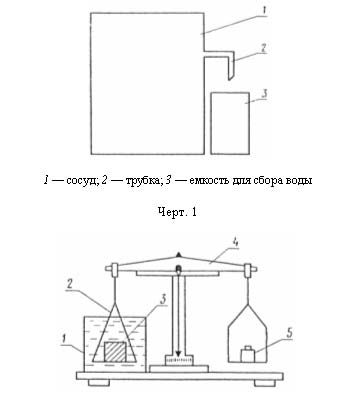

1 — сосуд с водой; 2 — подвес для образца; 3 ¾ образец; 4 ¾ весы;
5 ¾ разновес
Черт. 2
Второе парафинирование производят двухкратным погружением о расплавленный парафин с таким расчетом, чтобы на образце образовалась пленка парафина толщиной около 1 мм. Затем образец вновь взвешивают.
4. Объемомер представляет собой сосуд произвольной формы (черт. 1), величина которого позволяет испытать образцы размерами, предусмотренными настоящим стандартом. В сосуд впаяна трубка внутренним диаметром 8—10 мм с загнутым концом.
5. Объемомер наполняют водой температурой (20±2) °С до тех пор, пока она не потечет из трубки. Когда из трубки прекратится падение капель, под нее ставят предварительно взвешенную емкость.
6. Образец, подготовленный к испытаниям, осторожно погружают на тонкой проволоке или нити в объемомер, при этом вода, вытесненная образцом, через трубку вытекает в емкость.
После прекращения падения капель емкость с водой взвешивают и определяют массу и объем вытесненной воды Vв в см3 по формуле
.jpg) (3)
т2 — масса емкости с водой, вытесненной образцом, г;
rв — плотность воды, принимаемая равной 1,0 г/см3.
7. Объем образца на гидростатических весах определяют взвешиванием его на воздухе и в воде в соответствии со схемой, приведенной на черт. 2.
8. Объем предварительно насыщенных водой образцов V0в см3 определяют:
.jpg) (4)
— прииспытании на гидростатических весах по формуле
где — масса насыщенного водой образца, определенная взвешиванием в воздухе, г;
— масса насыщенного водой образца, определеннаявзвешиванием в воде, г;
rв — плотность воды, принимаемая равной 1 г/см3.
9. Объем образцов, подготовленных к испытанию в соответствии с требованиями п. 2, определяют:
— при испытании в объемомере по формуле
.jpg) (6)
— при испытании на гидростатических весах по формуле
.jpg) (7)
где mc — масса высушенного образца, г;
тп — масса парафинированного образца, г;
rп — плотность парафина, принимаемая равной 0,93 г/см3.
10. Объем образцов, подготовленных к испытанию в соответствии с требованиями п. 3, определяют:
— при испытании в объемомере по формуле
— при испытании на гидростатических весах по формуле
.jpg) (9)
где mп1 и mп2 — масса образца, парафинированного один и два раза, определенная взвешиванием в воздухе, г;
— масса образца, парафинированного два раза, определенная взвешиванием в воде, г.
1. РАЗРАБОТАН
Государственным комитетом СССР по делам строительства Министерством промышленности строительных материалов СССР
Министерством энергетики и электрификации СССР
РАЗРАБОТЧИКИ
М. И. Бруссер, канд. техн. наук (руководитель темы); Л. А. Малинина,д-р. техн. наук; А. Т. Баранов, канд. техн. наук; Г. А. Бужевич, канд. техн. наук; Л. И. Карпикова, канд. техн. наук; Т. А. Ухова, канд. техн. наук; Ю. А. Саввина, канд. техн. наук; Ю. А. Белов; В. Л. Рубецкой;Н. В. Мякошин; В. Г. Довжик, канд. техн. наук; В. А. Пискарев, канд. техн. наук; Г. Я. Амханицкий, канд. техн. наук; С. Н. Левин, канд. техн. наук; Е. Н. Леонтьев, канд. техн. наук; В. Н. Тарасова, канд. техн. наук; Л. И. Левин; В. А. Дорф, канд. техн. наук; Ю. Г. Хаютин, канд. техн. наук; В. Б. Судаков, канд. техн. наук; Ц. Г. Гинзбург, канд. техн. наук; Р. Е. Литвинова, канд. хим. наук; А. Г. Малиновский
ВНЕСЕН Государственным комитетом СССР по делам строительства
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 22.12.78 № 242
3. ВЗАМЕН ГОСТ 12730—67, ГОСТ 11050—64, ГОСТ 12852.2—77, ГОСТ 4800—59 в части определения плотности
Источник информации:
| |
|  |  |
|
|
|
| Информация по близким тематикам - Производство и продажа строительной продукции и оборудования |
| Маркетинговые исследования | | Новости рынков | | Инвестиции |
|
| |
| |
|
| | | | |
| Форум | | Новости Фирм | | Статьи и обзоры |
|
| |
| |
|
| | | | |
| | Спецпредложения |
| | |
|
| Реклама |
| | |
|
|
| Популярные исследования |
| | |
|
| Популярные новости |
| | |
|
| |
|
|
.jpg)
.jpg)
(.jpg)
(
