Предыдущую часть см.
Таблица 2 (продолжение)
|
|
—
|
7
|
—
|
15000
|
50
|
—
|
|
МЦ11
|
8
|
—
|
—
|
30000
|
45
|
—
|
|
ЗВ8-4,ЗВ9-4,
|
—
|
—
|
4
|
100
|
—
|
—
|
|
ЗВ10-4
|
|
|
|
|
|
|
|
ЗВ8-6, 3В9-6,
ЗВ10-6
|
—
|
—
|
6
|
500
|
—
|
—
|
|
|
|
|
|
|
|
|
|
ЗВ13-6
|
5
|
—
|
6
|
2500 500
|
—
|
—
|
|
|
6
|
—
|
6
|
10000 500
|
—
|
—
|
|
ЗН4
|
—
|
—
|
5;6
|
1200
|
—
|
—
|
|
Примечание — Количество штифтов цилиндрового механизма типа МЦ1 установлено для каждой стороны механизма
|
4.3 Замок не должен открываться ключами других секретов.
4.4 Требования к надежности
4.4.1 Сборочные единицы замков в зависимости от класса и защелок должны безотказно выдерживать число циклов работы (наработка), указанное в таблице 3.
Таблица 3
|
Тип, марка замка или
|
|
Наработка, циклы, не менее
|
|
защелки
|
Сборочная единица
|
класс замка
|
|
|
|
1,2
|
3,4
|
|
1
|
2
|
3
|
4
|
|
ЗВ1,ЗВ2,ЗН1,
ЗН2
|
Засов, цилиндровый механизм
|
80 000*
|
100 000*
|
|
ЗВ4, ЗВ5, ЗВ7,
ЗНЗ
|
Засов, цилиндровый механизм
Защелка (фиксатор), фалевая ручка (ручка-кнопка)
|
80 000*
200 000
|
100 000*
250000
|
|
ЗВ8-4, ЗН4,
ЗВ8-6
|
Засов, сувальдный механизм
То же
|
25 000*
40 000*
|
—
80 000*
|
|
ЗВ9-4, ЗВ10-4,
ЗВ9-6, ЗВ10-6
|
Засов, сувальдный механизм
То же
Защелка (фиксатор), фалевая ручка (ручка-кнопка)
|
25 000*
40 000*
200 000
|
—
80 000*
250 000
|
|
ЗВ13-6
|
Засов, цилиндровый механизм
Засов, сувальдный механизм
Защелка, фалевая ручка
|
80 000*
40 000*
200 000
|
100 000*
80 000*
250 000
|
|
ЗЩ1, ЗЩ1Д,
ЗЩ2, ЗЩ2Д,
ЗЩЗ, ЗЩ4
|
Защелка (фиксатор), фалевая ручка (ручка-кнопка)
|
200 000
|
|
* Суммарная наработка с обеих сторон механизма (в равных долях) от вращения ключа или ключа и постоянного ключа
|
4.5 Требования к прочности
4.5.1 В зависимости от класса замки должны быть прочными и сохранять работоспособность после приложения сил, указанных в таблице 1.
4.5.2 Ключи должны быть прочными и выдерживать момент силы, приложенный к ключу, Н · м, не менее:
сувальдного замка — 3;
цилиндрового замка — 2.
4.5.3 Ручки к замкам и защелкам должны быть прочными и выдерживать момент силы, приложенный к фалевой ручке (ручке-кнопке), не менее 15 Н · м.
4.6 Требования к стойкости к вскрытию (взлому)
4.6.1 Замки классов 2—4 должны противостоять применению разрушающих и неразрушающих способов их вскрытия в течение времени, установленного в таблице 1.
4.6.2 Механизм секретности замков классов 2—4 должен иметь защиту от высверливания и открывания отмычками.
4.6.3 Накладки врезных замков классов 2—4 должны закрепляться винтами.
4.6.4 Замки классов 3, 4 должны иметь:
вылет засова не менее 25 мм;
защиту от перепиливания засова (термообработанная головка засова или вставленные в нее термообработанные элементы).
4.6.5 Стойки хвостовиков засовов сувальдных замков классов 3, 4 должны иметь защитные элементы от высверливания.
4.7 Конструктивные требования
4.7.1 Корпуса замков и защелок должны быть закрытыми и иметь съемные крышки.
Номинальная толщина стенок стальных корпусов и крышек врезных замков должна быть не менее 1,5 мм.
Зазоры между головкой засова и стенкой корпуса, между головкой засова и крышкой у замков должны быть не более 1 мм.
4.7.2 Врезные замки и защелки могут иметь местные вырезы в корпусе и крышке в местах расположения головок защелок.
4.7.3 Накладные замки должны иметь предохранители для фиксирования защелки в введенном в корпус положении.
4.7.4 Цилиндровый механизм не должен выступать над поверхностью защитно-декоративной планки или накладки более чем на 4 мм.
4.7.5 Суммарные размеры штифтов цилиндра и корпуса, пружины в полностью сжатом состоянии и заглушки должны превышать длину отверстия в корпусе не менее чем на 2 мм и не менее чем в двух отверстиях в корпусе цилиндрового механизма.

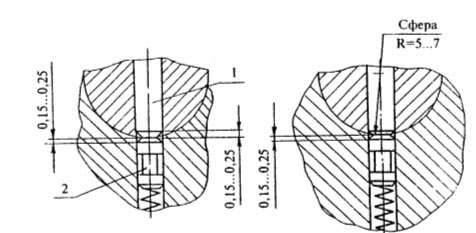

4.7.6 Штифты цилиндра и корпуса цилиндрового механизма замка должны иметь фаску или сферу в соответствии с рисунком 1.
4.7.7 Цилиндры всех типов штифтовых цилиндровых механизмов должны иметь буртик (рисунок А.13), а цилиндры пластинчатых цилиндровых механизмов — буртик и стальную закаленную шайбу (рисунок А. 14).
Штифты корпуса цилиндрового механизма замков классов 2—4 должны иметь центральную проточку, указанную на рисунке 1. Число штифтов с проточкой должно быть на два меньше числа штифтов, взаимодействующих с одной рабочей гранью ключа.
1 — штифт цилиндра; 2 — штифт корпуса
Рисунок 1
4.7.8 Степень точности соединения корпуса цилиндрового механизма с цилиндром должна быть для замков:
класса 1 до 12-го квалитета включ.;
классов 2, 3 » 9-го » » ;
класса 4 » 7-го » » .
4.7.9 Отверстия для штифтов в корпусе цилиндрового механизма должны иметь индивидуальные заглушки.
Допускается применение общей заглушки при наличии ее защиты от вскрытия. Применение пластмассовых заглушек не допускается.

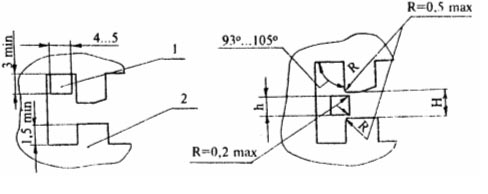

4.7.10 Стойка хвостовика засова сувальдного замка должна быть прямоугольной формы. Основные размеры, мм, стойки хвостовика засова и выступы сувальд замка, радиусы их закругления должны соответствовать указанным на рисунках 2 и 3.
|
1 — стойка хвостовика; 2 — сувальда
Рисунок 2
|
Рисунок 3
|
4.7.11 Зазор между выступами сувальд H и стойкой h засова, указанный на рисунке 3, не должен быть более, мм:
0,5 — для замков классов 3,4;
0,6 — » » класса 2;
0,8 — » » » 1.
4.7.12 Угол у основания зубьев сувальд для замков классов 3, 4 должен быть не более 93° при радиусе на выступах сувальд менее 0,3 мм. Для замков класса 2 допускается угол 95°; для замков класса 1 — до 105° при радиусе на выступах сувальд менее 0,5 мм (рисунок 3).
4.7.13 Применение общей пружины для сувальд не допускается.
4.7.14 Замки и защелки с фалевыми ручками или ручками-кнопками должны иметь механизм, обеспечивающий возврат ручек в исходное горизонтальное положение.
4.7.15 Пружины для защелки и возврата ручки должны быть автономными.
4.7.16 Конструкция защелок с механизмом дополнительного запирания типов ЗЩ1Д и ЗЩ2Д должна обеспечивать возможность снятия дополнительного запирания с наружной стороны двери.
4.7.17 Засовы, защелки в введенном в корпус положении не должны выступать более чем на 0,5 мм и западать внутрь более чем на 1 мм относительно лицевой поверхности планки.
Острые углы защелкивающегося засова и защелки должны быть скруглены.
4.7.18 Отверстия для засова, защелки в запорной планке должны быть больше высоты засова, защелки на 4—6 мм и толщины (ширины) засова, защелки — на 1—3 мм.
Во врезных замках с засовом, защелкой или фиксатором отверстия в запорных планках для них должны быть одинаковыми и больше по высоте на 4—6 мм и ширине — на 1—3 мм большего размера засова, защелки или фиксатора.
Запорные планки замков с засовом из стержней круглого сечения могут иметь общее отверстие для засова.
Запорные планки для защелок толщиной 1,5 мм и более могут не иметь отогнутой кромки под защелку.
4.7.19 Запорные планки для замков класса 4 должны быть коробчатой формы с креплением их не менее чем четырьмя шурупами.

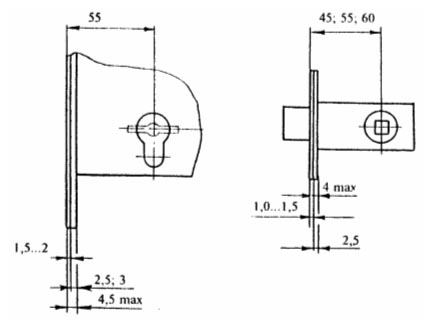

4.7.20 Врезные замки и защелки допускается изготавливать с декоративно-лицевыми планками. Толщина планок, мм, должна соответствовать указанной на рисунках 4, 5.
4.7.21 В пластинчатом цилиндровом механизме для накладных замков следует предусматривать шторку, автоматически закрывающую ключевое отверстие.
4.7.22 Профиль ключевых отверстий в корпусе сувальдного замка должен обеспечивать ввод ключа в определенном положении. Соответственно на головке ключа должен быть отличительный признак для ориентации при вводе его в замок.
4.7.23 Ввод защелки в корпус замка типа ЗВ7 должен осуществляться как от фалевой ручки, так и от ключа.
4.7.24. Накладки врезных замков класса 1 допускается закреплять шурупами.
4.8 Эргономические требования
4.8.1 Величины эксплуатационных усилий замка и защелки при испытании должны соответствовать:
силе, приложенной:
к торцу засова сувальдного замка при его выводе из корпуса — не менее 49 Н (5 кгс);
к защелке или защелкивающемуся засову для ввода в корпус — (3—20) Н [(0,3—2,0) кгс];
к регулируемому фиксатору для ввода в корпус — (25—45) Н [(2,5— 4,5) кгс], к нерегулируемому фиксатору — (5—25) Н [(0,5—2,5) кгс];
моменту силы, приложенному:
к ключу (постоянному ключу) для ввода защелки в корпус — не более 0,9 Н · м (0,09 кгс · м);
к ключу (постоянному ключу) для ввода засова в корпус — не более 0,6 Н · м (0,06 кгс · м);
к фалевой ручке для ввода защелки в корпус — (0,6—2,0) Н · м [(0,06—0,20) кгс · м];
к ручке-кнопке для ввода защелки в корпус — (0,3—1,5) Н · м [(0,03—0,15) кгс · м].
4.9 Требования к покрытиям
4.9.1 Покрытия замков и защелок должны соответствовать ГОСТ 538 и настоящему стандарту.
4.9.2 Для замков и защелок устанавливают следующие группы условий эксплуатации в соответствии с ГОСТ 9.303:
1 — для замков ЗВ2, ЗВ8-4, ЗВ9-4, ЗН1 ЗН4 и защелок ЗЩ1ЗЩ4;
2,3 — для замков ЗВ1, ЗВ4, ЗВ5, ЗВ7, ЗВ8-6, ЗВ9-6, ЗВ10, ЗВ13, защелок ЗЩ1Д, ЗЩ2Д.
Врезные замки и защелки без ручек с накладками и декоративно-лицевых планок могут иметь цинковое, никелевое, лакокрасочное или полимерное покрытие.
4.10 Комплектность
4.10.1 Замки и защелки должны поставляться комплектно в соответствии с конструкторской документацией согласно приложению Б и ГОСТ 538.
4.10.2 Врезные замки ЗВ4, ЗВ5, ЗВ7, ЗВ9, 3В10 допускается комплектовать соответствующими запорными планками, указанными на рисунках B.1 и В.2.
4.10.3 Замки должны быть укомплектованы не менее чем тремя ключами. К комплекту ключей допускается дополнительно прикладывать заготовки ключей. Число ключей и заготовок следует указывать при заказе.
4.11 Маркировка
4.11.1 Маркировку замков и защелок устанавливают по ГОСТ 538 со следующими дополнениями.
4.11.2 На потребительской упаковке должны быть указаны число секретов замка и его класс, в эксплуатационной документации — класс замка и его характеристика.
На ключах не допускается указывать состав секрета.
Продолжение см.
