 Исследования рынков |
|  | |
|
| Реклама |
| | |
|
|
| Полезные разделы |
| | |
|
| Исследования по отраслям |
| |  |  | Вся аналитика |
| |  | |  | - 2262 исслед. |
| | | | | - 1919 исслед. |
| | | | | - 1396 исслед. |
| | | | | - 1230 исслед. |
| | | | | - 1163 исслед. |
| | | | | - 1037 исслед. |
| | | | | - 974 исслед. |
| | | | | - 964 исслед. |
| | | | | - 783 исслед. |
| | | | | - 761 исслед. |
| | | | | - 702 исслед. |
| | | | | - 566 исслед. |
| | | | | - 510 исслед. |
| | | | | - 504 исслед. |
| | | | | - 471 исслед. |
| | | | | - 364 исслед. |
| | | | | - 345 исслед. |
| | | | | - 236 исслед. |
| | | | | - 229 исслед. |
| | | | | - 224 исслед. |
| | | | | - 206 исслед. |
| | | | | - 178 исслед. |
| | | | | - 178 исслед. |
| | | | | - 171 исслед. |
| | | | | - 130 исслед. |
| | | | | - 126 исслед. |
| | | | | - 108 исслед. |
| | | | | - 78 исслед. |
| | | | | - 77 исслед. |
| | | | | - 65 исслед. |
| | | | | - 54 исслед. |
| | | | | - 51 исслед. |
| | | | | - 33 исслед. |
| | | | | - 32 исслед. |
| | | | | - 27 исслед. |
| | | | | - 23 исслед. |
| | | | | - 2 исслед. |
| | | | | - 1 исслед. |
| | |
|
|
|
| |
|
|  Инфотека |
Инфотека - каталог популярной и научно технической информации, статьи, обзоры, пресс релизы, нормативные акты, СНИПЫ, ГОСТЫ. Строительство, недвижимость, строительные и отделочные материалы.
В данном разделе представлена познавательная, техническая, научная, нормативная, законодательная и прочая полезная информация по следующим отраслям: строительство, строительные и отделочные материалы, недвижимость, электротехника, мебель, инвестиции, соцкультбыт, страхование, финансы и кредит. Каталог имеет удобную систему поиска и подробный рубрикатор предназначенный для использования в повседневной и профессиональной деятельности. Пресс релизы, статьи, обзоры, СНИПЫ, ГОСТЫ, законодательные и нормативные акты позволят Вам всегда иметь под рукой необходимую и нужную информацию.
Обращаем Ваше внимание на платную информацию,
которая была получена на основе постоянно проводимых исследований рынка строительства недвижимости и других отраслей промышленности и бизнеса –
Маркетинговые исследования и Бизнес планы.
| |
|
|
|
|
 |  | ГОСТ 22783-77 от 31 октября 1977 г. Бетоны. Метод ускоренного определения прочности на сжатие. Часть 1
Тип информации:
Дата:
Регион:
Отрасль:
Специализация:
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СОВЕТА МИНИСТРОВ СССР
Научно-исследовательским институтом бетона и железобетона (НИИЖБ) Госстроя СССР
Зам. директора Б. А. Крылов
ВНЕСЕН Министерством энергетики и электрификации СССР
Зам. министра В. Н. Буденный
Гл. специалист Н. О. Мякошин
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕПостановлением Государственного комитета Совета Министров СССР по делам строительства от 31 октября 1977 г. № 168
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
Бетоны.
Метод ускоренного определения прочности ГОСТ
Concrete. Method of accelerated determination of
Постановлением Государственного комитета Совета Министров СССР по делам строительства от 31 октября 1977 г. № 168 срок введения установлен
с 01.07.1978 г.
Несоблюдение стандарта преследуется по закону
Настоящий стандарт распространяется на цементные бетоны на плотных и пористых заполнителях, применяемые для изготовления монолитных конструкций. Стандарт устанавливает метод ускоренного определения прочности бетона па сжатие, ожидаемой в возрасте, отвечающем его проектной марке (28, 90, 180 суток или в другом возрасте, именуемом в дальнейшем «проектный возраст») по результатам испытаний контрольных образцов, твердевших в воде по специальному температурному режиму.
1. ОБЩИЕ ПОЛОЖЕНИЯ
1.1. Прочность бетона на сжатие, ожидаемую в проектном возрасте, определяют по экспериментально установленной градуировочной зависимости между прочностью бетона при ускоренном твердении Rут и прочностью этого бетона в проектном возрасте Rпв.
1.2. Результаты ускоренного определения прочности бетона используют для регулирования его состава в процессе производства.
2. АППАРАТУРА И МАТЕРИАЛЫ
2.1. Для проведения испытаний применяют:
лабораторную камеру (см. чертеж), обеспечивающую поддержание температуры воды в камере с погрешностью ± 2 °С и время восстановления заданной температуры воды в камере после установки в нее контрольных образцов не более 5 мин;
пресс — по ГОСТ 8905—73;
формы для изготовления контрольных образцов — по ГОСТ 22685—77,
воду для прогрева образцов — по ГОСТ 4797—69.
3. ПОДГОТОВКА И ПРОВЕДЕНИЕИСПЫТАНИЙ
3.1. Образцы для ускоренного определения прочности и для определения прочности бетона в проектном возрасте изготовляют по ГОСТ 10180—74 или ГОСТ 11050—64 из одной и той же пробы бетона, отобранной в соответствии с ГОСТ 18105—72.
3.2. Крышки на формы с образцами для ускоренного определения прочности устанавливают не позднее, чем через 15 мин после окончания формования, притирая их к поверхности бетона.
3.3. Формы с образцами помещают в камеру для тепловой обработки в один ряд. При этом расстояние от боковых граней форм до соседних форм или стенок камеры, а также от дна форм до нагревателей должно быть не менее 5 см. Уровень воды в камере должен превышать верхний уровень образцов не менее чем на 10 см.

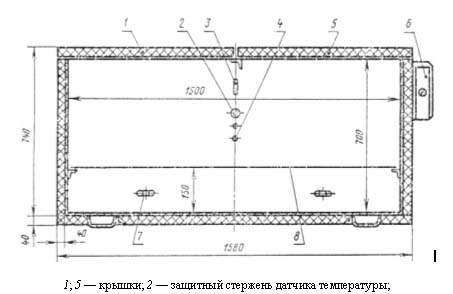

Лабораторная камера
1; 5 — крышки; 2 — защитный стержень датчика температуры;
3 — ввод термометра; 4 ¾ датчик температуры; 6 — регулятор
температуры; 7 — нагреватель; 8 — решетка.
Основным является режим I, обеспечивающий получение результатов контроля в течение суток.
Для получения результатов в более короткие сроки допускается применять режим II.
|
|
Темпера-
|
Режим I
|
Режим II
|
|
|
|
|
|
|
Предельные отклонения, мин
|
|
|
|
2
|
± 15
|
1
|
± 5
|
|
Прогрев в воде
|
70± 2
|
16
|
± 15
|
4,5
|
± 5
|
Охлаждение на воздухе до распалубки
|
20± 5
|
0,5
|
± 5
|
0,5
|
± 5
|
Охлаждение на воздухе после распалубки
|
|
1
|
± 10
|
1
|
± 10
|
|
|
—
|
19,5
|
|
7,0
|
± 15
|
3.5. Распалубку и выдерживание образцов после тепловой обработки производят при температуре, указанной в таблице. При этом образцы после тепловой обработки укладывают на прокладки толщиной не менее 10 мм. Площадь контакта образцов с прокладками должна быть не более 30 % от площади грани образца.
3.6. Испытание образцов на сжатие — по ГОСТ 10180—74 или ГОСТ 11050—64.
4. УСТАНОВЛЕНИЕ ГРАДУИРОВОЧНОЙ ЗАВИСИМОСТИ «ПРОЧНОСТЬ ПРИ УСКОРЕННОМ ТВЕРДЕНИИ — ПРОЧНОСТЬ В ПРОЕКТНОМ ВОЗРАСТЕ»
4.1. Градуировочную зависимость устанавливают экспериментально для бетонов одного проектного возраста и приготовленных из одинаковых материалов независимо от состава бетона и его марки.
При контроле бетона одной марки по прочности на сжатие допускается вместо градуировочной зависимости устанавливать переводной коэффициент.
4.2. Для установления градуировочной зависимости или переводного коэффициента изготовляют из одной и той же пробы бетона две параллельные серии образцов. Образцы одной серии должны твердеть по ускоренному режиму, а второй — в нормальных условиях по ГОСТ 10180—74 до достижения проектного возраста.
Размер контрольных образцов и конструкция форм для их изготовления должны быть одинаковыми.
4.3. При производственном контроле прочности бетона пробы бетона для установления градуировочной зависимости или переводного коэффициента отбирают равномерно не менее месяца.
4.4. Количество проб бетона для установления градуировочной зависимости должно быть не менее 25, а для установления переводного коэффициента — не менее 10. При этом количество проб бетона каждой марки, используемых для установления градуировочной зависимости, должно быть одинаково.

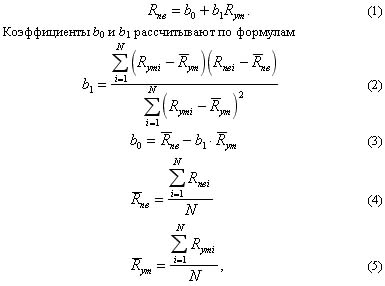

(.jpg)
где Rутi и Rпвi — прочность i-ой серии образцов при ускоренном твердении и в проектном возрасте;
и — средние прочности N серий образцов при ускоренном твердении и в проектном возрасте, испытанных при установлении градуировочной зависимости.
4.6. Переводной коэффициент K вычисляют по формуле
(6)
4.7. Для градуировочной зависимости (1) вычисляют величины коэффициента корреляции (r) и остаточного среднего квадратичного отклонения (Sr) по формулам
Для определения переводного коэффициента K величину рассчитывают по формуле
.jpg) (9)
4.8. Градуировочная зависимость или переводной коэффициент устанавливают не реже двух раз в год.
4.9. Прочность бетона по настоящему стандарту допускается определять только в случаях, когда коэффициент корреляции r ³ 0,7, а остаточное среднее квадратичное отклонение Sr £ 12 % от средней прочности бетона в проектном возрасте (Rпв).
4.10. Примеры установления градуировочной зависимости и расчета переводного коэффициента приведены в справочных приложениях 1 и 2.
5.1. Ожидаемую прочность бетона на сжатие в проектном возрасте (Rпв) по результатам испытаний ускоренным методом определяют:
по формуле Rпв = K · Rут — при использовании переводного коэффициента K.
Продолжение см. |  |  |
|
|
|
| Информация по близким тематикам - Производство и продажа строительной продукции и оборудования |
| Маркетинговые исследования | | Новости рынков | | Инвестиции |
|
| |
| |
|
| | | | |
| Форум | | Новости Фирм | | Статьи и обзоры |
|
| |
| |
|
| | | | |
| | Спецпредложения |
| | |
|
| Реклама |
| | |
|
|
| Популярные исследования |
| | |
|
| Популярные новости |
| | |
|
| |
|
|
.jpg)
.jpg)
.jpg)
