ГОСТ Р 21.1207-97 от 21 февраля 1997 г. Система проектной документации для строительства. Условные графические обозначения на чертежах автомобильных дорог
Тип информации: Дата: Регион: Отрасль: Специализация: ,
Дата введения 1997—06—01
Предисловие
1 РАЗРАБОТАН Государственным проектным институтом «Союздорпроект» и Государственным предприятием — Центром методологии нормирования и стандартизации в строительстве (ГП ЦНС)
ВНЕСЕН Минстроем России
2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ постановлением Минстроя России от 21 февраля 1997 г. № 18-9
3 ВВЕДЕН впервые
1 Область применения
Настоящий стандарт устанавливает основные условные графические обозначения и упрощенные изображения, применяемые на чертежах автомобильных дорог различного назначения.
2 Нормативные ссылки
ГОСТ 2.303-68 ЕСКД. Линии
ГОСТ 2.306—68 ЕСКД. Обозначения графических материалов правила их нанесения на чертежах
ГОСТ 21.101—93 СПДС. Основные требования к рабочей документации
ГОСТ 21.204—93 СПДС. Условные графические обозначения и изображения элементов генеральных планов и сооружений транспорта
ГОСТ 21.302—96 СПДС. Условные графические обозначения в документации по инженерно-геологическим изысканиям
ГОСТ Р 21.1701—97 СПДС. Правила выполнения рабочей документации автомобильных дорог
ГОСТ 10807—78 Знаки дорожные. Общие технические условия
ГОСТ 13508—74 Разметка дорожная
3 Общие положения
3.1 Проектируемые автомобильные дороги изображают на чертежах с применением условных графических обозначений и упрощенных изображений (далее — условные обозначения), установленных настоящим стандартом, с учетом требований ГОСТ Р 21.1701, а также с применением условных обозначений, установленных ГОСТ 21.204, ГОСТ 21.302, ГОСТ 2.306 и другими нормативными документами.
3.2. Условные обозначения выполняют в масштабе чертежа, кроме изображений, размеры которых определены в настоящем стандарте и приведены в миллиметрах или условных единицах.
Типы линий, применяемые при выполнении условных обозначений, должны соответствовать ГОСТ 2.303.
3.3 Сокращенные надписи принимают в соответствии с сокращениями, принятыми в дорожном проектировании, в ГОСТ 21.101, а также в «Условных знаках для топографических планов масштабов 1:5000, 1:2000, 1:1000, 1:500» [1].
3.4 Условные обозначения, не регламентированные стандартами, приводят на листе общих данных или соответствующих чертежах.
4 Условные обозначения на планах дорог

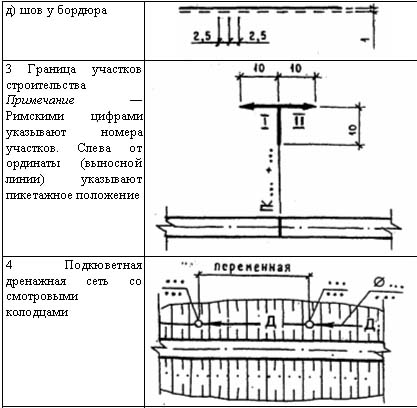

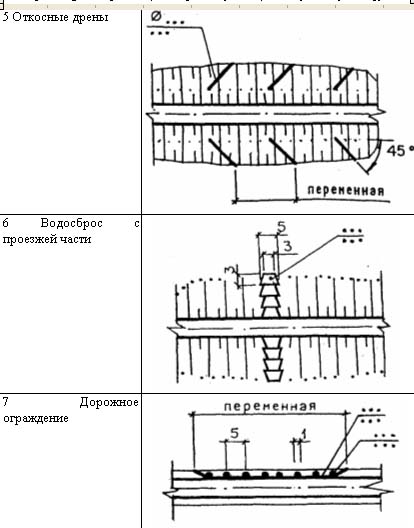

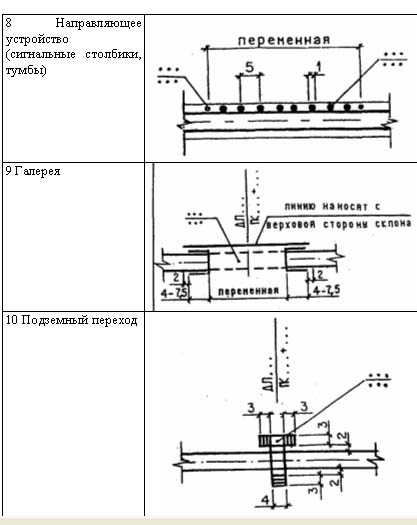

4.1 Условные обозначения, применяемые на планах автомобильных дорог, выполняют в соответствии с таблицей 1.
4.2 Ширину автомобильной дороги на плане изображают в масштабе чертежа, но не менее 2 мм. Если величина изображения ширины дороги менее 2 мм, проектируемую дорогу изображают сплошной толстой основной линией.
Таблица 1
Примечание к пунктам 4—10 — На полках линий-выносок указывают порядковый номер сооружения, позиционный номер (марку), тип или диаметр устройства; под палками — обозначение документа на их выполнение
5 Условные обозначения на продольных профилях дорог

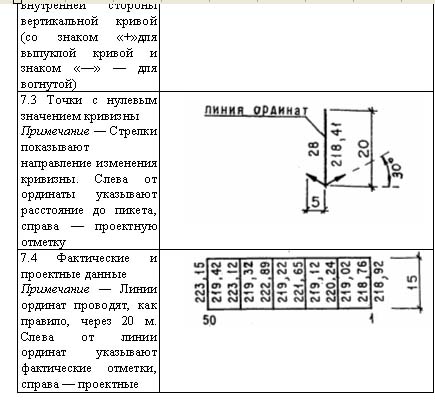

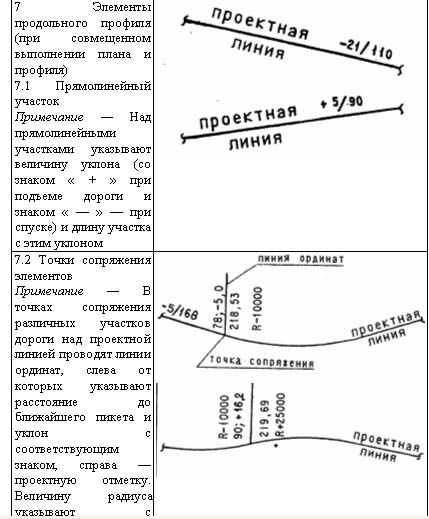

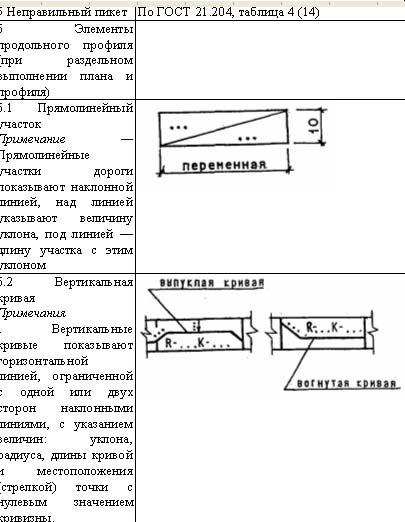

Условные обозначения, применяемые при выполнении продольных профилей автомобильных дорог, выполняют в соответствии с таблицей 2.
Таблица 2
6 Условные обозначения технических средств по организации и регулированию дорожного движения

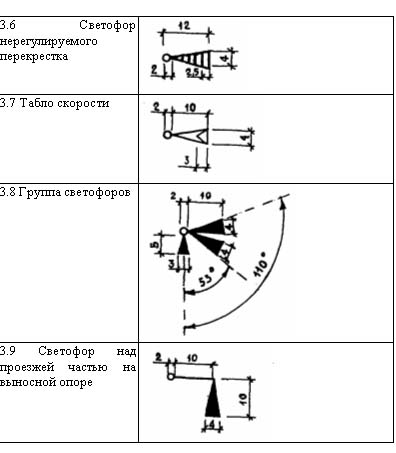

6.1 Условные обозначения технических средств по организации и регулированию дорожного движения, применяемые на схемах расположения и планах, выполняют в соответствии с таблицей 3 с учетом следующих требований:

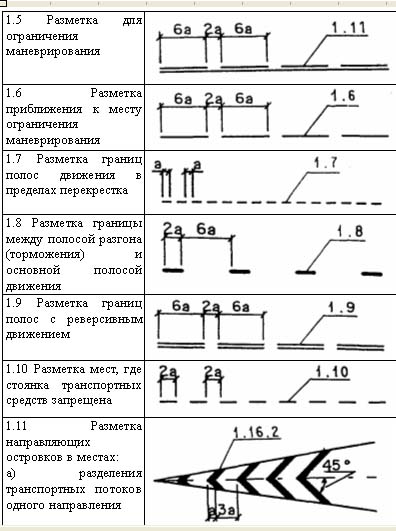

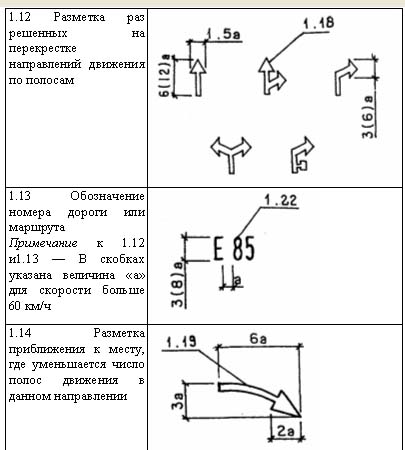

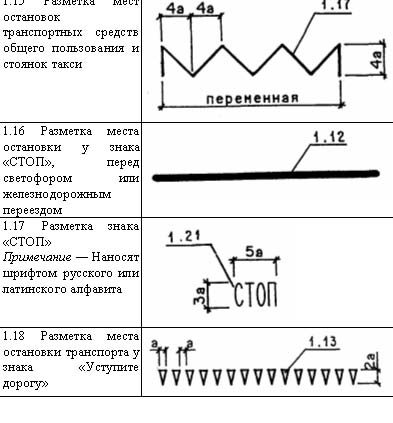

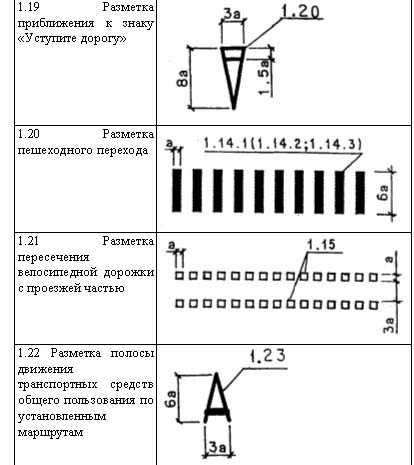

— нумерацию дорожной разметки принимают по ГОСТ 13508 и указывают на полках линий-выносок. Для соблюдения размерности при нанесении дорожной разметки принята величина соотношения линии разметки — «а»;
— нумерацию дорожных знаков принимают по ГОСТ 10807. На выносных линиях указывают номера знаков и их пикетажное положение;
— размеры дорожных знаков допускается изменять, однако их величина должна быть достаточной для выполнения обозначения знака с соблюдением соотношения установленных размеров;

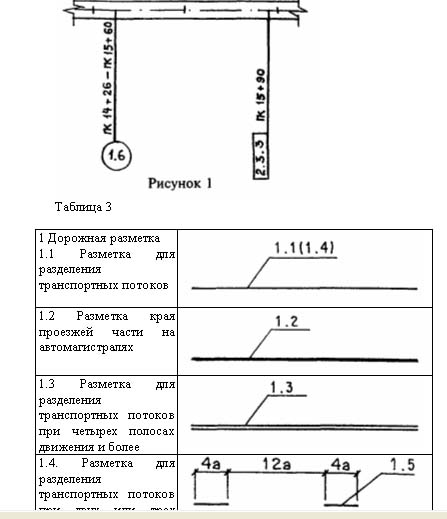

— при выполнении мелкомасштабных схем допускается указывать: номера дорожных разметок — в кружке, номера дорожных знаков — в прямоугольнике, с указанием их пикетажного положения (рисунок 1).
Таблица 3
7 Условные обозначения материалов дорожной одежды
Условные графические обозначения материалов дорожной одежды и земляного полотна выполняют в соответствии с таблицей 4.
Таблица 4
Примечание — Условные графические обозначения материалов, приведенные в таблице, при необходимости рекомендуется применять на других строительных чертежах
ПРИЛОЖЕНИЕ А
(информационное)
Библиография
[1] Условные знаки для топографических планов масштабов 1:5000, 1:2000, 1:1000, 1:500/ Утверждены Главным управлением геодезии и картографии при Совете Министров СССР. — М., 1986
Содержание
1 Область применения
2 Нормативные ссылки
3 Общие положения
4 Условные обозначения на планах дорог
5 Условные обозначения на продольных профилях дорог
6 Условные обозначения технических средств по организации и регулированию дорожного движения
7 Условные обозначения материалов дорожной одежды
Приложение А Библиография .
УДК 691:002:006.354 ОКС01.100.30 Ж01 ОКСТУ0021
Ключевые слова: обозначения условные графические, автомобильная дорога, сооружения, устройства, разметка, знаки дорожные, средства регулирования, материалы дорожной одежды
